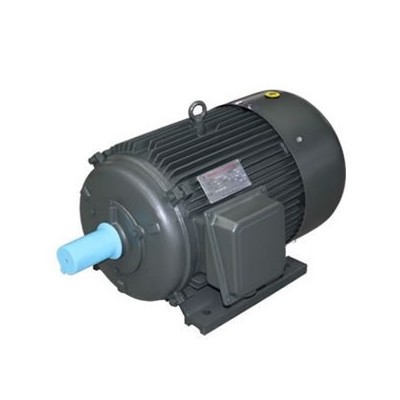

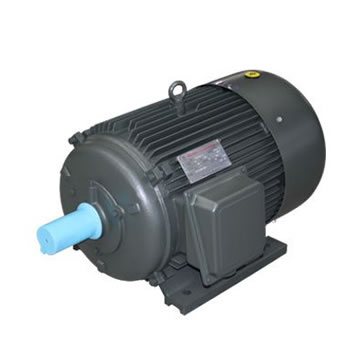

TYG稀土永磁高效三相同步电动机

一、电机概述

TYG系列稀土永磁高效三相同步电动机 (以下简称电动机)采用先进的稀土材料激磁方式，使效率、功率因数较同功率异步电动机有显著提高，具有启动转矩大、温升低、运行可靠、外形美观等优点，使用该系列电动机取代同功率异步电动机，每年将在有功电能、无功补偿及线路损耗等方面节省大量资金，综合节电率达到10％～40％。本系列电动机主要用于石油、化工、煤炭等行业，替代目前配套用的异步电动机，也可用于其他行业。  电动机防护、绝缘等级按用户需求可制定，冷却方式为IC0141，外形及安装尺寸与Y系列电动机相同，有良好的互换性。

二、产品特点

TYG系列稀土永磁高效三相同步电动机彻底解决了以往普通电机失磁的现象，从设计、选材等方面进行了如下改进：

1、在结构设计上，针对油井启动力矩大，轴伸端直径在GB的基础上增大，使电机在启动时轴伸端不会拉断。

2、选用优质的永磁体  采用先进的超高内并矫顽力的永磁体，具有足够大的内禀矫顽力与磁感矫顽力，工作温度高达120度，远远高于电机实际的转子温度，保证永磁体10年内不失磁。

3、功率因数高、机械效率高、损耗低、启动转矩大、温升低、运行可靠。

 4、当电机在呈容性负载状态运行时，变压器的感性和电动机的容性可以互相补偿，使高压侧线路的功率因数接近“1”，这一特性可最大限度地减少线路损耗，减少线路压降，提高供电质量。

三、使用环境

 电动机在下列条件下正常额定运行：

环境空气温度：-20~40℃

环境空气湿度：环境空气相对湿度不超过85％

海    拔：不超过1000m

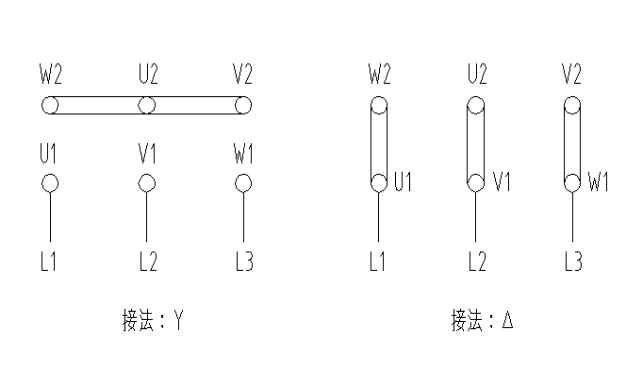

四、接线方法

电    压：380V、660V、1140V、380/660V、660/1140V

接    法：Y、△/Y

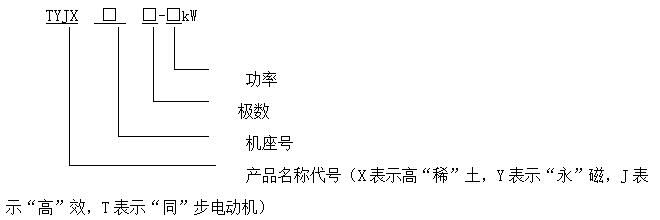

五、电动机型号定义：

稀土永磁高效三相同步电动机的名称代号用“TYG”表示。

示例:机座号为280短机壳,极数为16极 功率为18.5kW的高效三相永磁同步电动机。表示为XYGT-280S-16，18.5 kW。

六、产品系列型谱

电动机机座号与转速功率的对应关系

电动机效率

电动机在额定电压与额定频率下，其额定功率因数值不低于0.94。

电动机重量

轴承型号

九、安装前的准备

    1、电动机开箱前应检查包装是否完整无损，有无受潮的迹象．

    2、电动机开箱后应小心清除电机上的尘土。

3、检查电动机的铭牌数据是否符合要求。

4、仔细检查电动机在运输过程中，有无变形或损坏，紧固件有否松动或脱落．试用手转动电动机是否灵活。

5、用500V兆欧表测量绝缘电阻，其值不应低于1 MΩ，否则应对定子绕组进行干燥处理，干燥处理时温度不允许超过120℃。

十、电动机的安装

1、采用皮带传动时、电动机轴中心线与负载轴中心线平行且要求皮带中心线与轴中心线垂直；采用联轴器传动时，电动机轴中心线与负载轴中心线应重合。

 2、对立式安装(V)的电动机、轴伸除皮带轮(或相当于普通皮带轮负荷)外不允许再带其他任何轴向负荷装置。

 3、电动机的安装应保证其良好的通风冷却条件。

十一、电动机的运转

 1、电动机应妥善接地，接线盒内右下方有接地装置。必要时，亦可利用电动机的底脚或法兰盘紧固螺栓接地。

 2、按铭牌上规定，接成Y接法：更换电源相序，电动机的转向也就与原来相反。

 3、电动机应满压起动，起动电流约有铭牌额定电流的7～10倍，使用时，应配有相应的供电容量。

 4、电动机一般应有保护装置，并应根据电动机的铭牌电流调整保护装置的整定值。

5、当电源的频率与铭牌上的数值偏差超过1％或电压偏差超过10％时，电动机不能保证连续输出额定功率。连续工作的电动机，不允许过载。

6、电动机空载或负载运行不应有断续的或异常的声响或振动，轴承温度不应超过95℃。

十二、电动机的维护、修理

1、使用环境应经常保持干燥，电动机表面应保持清洁，进风口不应受尘土、纤维等的阻碍。

2、当电动机的保护装置连续发生动作时，应查明故障来自电动机，还是超负荷或保护装置整定值太低，消除故障后，方可投入运行。

3、应保证电动机在运行过程中良好的润滑。一般的电动机运行5000h左右即应补充或更换润滑脂(封闭轴承在使用寿命期内不必更换润滑脂)运行中发现轴承过热或润滑脂变质时，应及时更换润滑脂。更换润滑脂时，应清除旧的润滑脂，并用汽油洗净轴承及轴承盖的油槽，然后将润滑脂（型号询问厂家）填充轴承内外圈之间的1／2(对2极)或2／3(对4极以上)。

4、当轴承的寿命终了时，电动机运行时的振动及噪声将明显增大。检查轴承的径向游隙达到下列数值时，即应更换轴承。

5、拆卸电动机时，从轴伸端或非轴伸端取出转子都可以。如没有必要卸下风扇，还是从非轴伸端取出转子较为便利。

6、由于转子有磁性，从定子中抽出转子时，须轻敲转子或用相应工装设备取出转子，以防止损坏定子绕组或绝缘；拆装时，转子应放置于清洁的地方，当转子表面吸附有铁屑时，应清除干净。

7、更换绕组时必须把原绕组的形式、尺寸及匝数、线规等记下。当失落了这些数据时，应向制造厂索取。随意更改原设计绕组，常常使电动机的某项或几项性能恶化、甚至根本无法使用。

十三、引用标准

GB/T 191-2008  包装储运图示标志(ISO 780-1997,MOD)

GB 755-2008  旋转电机.定额和性能(IEC 60034-1-2004,IDT)

GB/T 997-2008旋转电机结构型式、安装型式及接线盒位置的分类（IM代码)

GB 1971-2006  旋转电机.线端标志与旋转方向（IEC 60034-8-2002,IDT）

GB/T 1993-1993  旋转电机 冷却方法

GB/T 4772.1-1999  旋转电机尺寸和输出功率等级 第1部分;机座号56～400和凸缘号55～1080 （IEC 72-1-1991,IDT）

GB/T 4942.1-2006 旋转电机整体结构的防护等级（IP代码）分级（IEC 60034-5-2000,IDT）

GB 10068-2008  轴中心高为56 mm及以上电机的机械振动.振动的测量、评定及限值             （IEC 60034-14-2007,IDT）

GB/T 10069.1-2006  旋转电机噪声测定方法及限值.第1部分;旋转电机噪声测定方法

GB/T 12665-2008  电机在一般环境条件下使用的湿热试验要求

GB/T 13384-2008  机电产品包装通用技术条件

GB 14711-2006  中小型旋转电机安全要求

GB/T 22669-2008  高效三相永磁同步电动机试验方法

GB/T 22711-2008  高效三相永磁同步电动机技术条件（机座号 132～280）

GB/T 22719.1-2008  交流低压电机散嵌绕组匝间绝缘.第1部分:试验方法

GB/T 22719.2-2008  交流低压电机散嵌绕组匝间绝缘.第2部分:试验限值

订货须知

订货时须注明电动机型号、极数、额定功率、额定电压、频率、安装结构型式、防护等级等。

对电动机的噪声等级、防护等级、轴承注排油结构、旋转方向、特殊环境等有特殊要求时，须在订货合同上注明。
