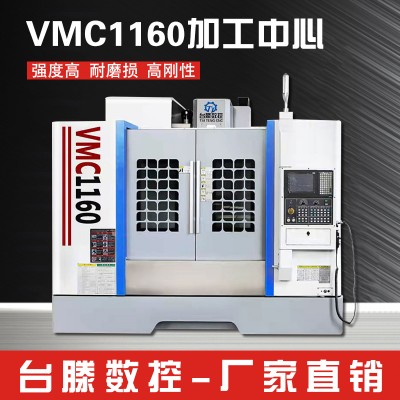

| VMC1160 | 单位 | ||||
| 工作台 | 工作台尺寸 | 1200×600 | mm | ||
| 允许最大荷重 | 800 | kg | |||
| T形槽尺寸 | 18×5×100 | mm×个 | |||
| 加工范围 | 工作台最大行程- X轴 | 1100 | mm | ||
| 滑座最大行程- Y轴 | 600 | mm | |||
| 主轴最大行程- Z轴 | 600 | mm | |||
| 主轴端面至 工作台面距离 | 最大 | 720 | mm | ||
| 最小 | 120 | mm | |||
| 主轴中心到导轨基面距离 | 600 | mm | |||
| 主轴 | 锥孔(7:24) | BT 40 | - | ||
| 转数范围 | 50～8000 | r/min | |||
| 最大输出扭矩 | 70 | N.m | |||
| 主轴电机功率 | 11/15 | kw | |||
| 主轴传动方式 | 同步齿型带 | - | |||
| 刀 具 | 刀柄型号 | MAS403 BT40 | - | ||
| 拉钉型号 | MAS403 BT40-Ⅰ | - | |||
| 进给 | 快速移动 | X轴 | 36 | m/min | |
| Y轴 | 36 | ||||
| Z轴 | 24 | ||||
| 进给速度 | 1-10000 | mm/min | |||
| 三轴拖动电机扭距 | 20/20/20 | NM | |||
| 刀库(选配) | 刀库形式 | 圆盘 | - | ||
| 选刀方式 | 预选刀 | - | |||
| 刀库容量 | 24 | 把 | |||
| 最大刀具长度 | 250 | mm | |||
| 最大刀具重量 | 8 | kg | |||
| 最大刀盘 直径 | 满刀 | φ78 | mm | ||
| 相邻空刀 | φ120 | mm | |||
| 换刀时间(T-T) | 3 | s | |||
| 定位精度 | X轴/Y轴/Z轴 | ±0.005mm | mm | ||
| 重复定位精度 | X轴/Y轴/Z轴 | ±0.003/300mm | - | ||
| 电 机 配 置 | 主轴 | βiI12/8000(11/15KW 52.5N.m) 0.015 | - | ||
| x轴 | βiS22/3000(3.0KW 20N.m)0.015 | mm | |||
| y轴 | βiS22/3000(3.0KW 20N.m) 0.012 | mm | |||
| z轴 | βiS22B/3000(3.0KW 20N.m) 0.010 | - | |||
| 机床重量(加刀库约) | 7300 | kg | |||
| 不加主轴油冷机,主轴禁止使用8000转以上。KVA | |||||
| 配置 | 厂家 | 产地 | |
| 1 | 系统 | FANUC | 日本 |
| 2 | 电气元件 | 德力西/斯耐德 | - |
| 3 | 三轴线轨 | 上银/银泰 | 台湾 |
| 4 | 皮带式主轴 | 丹铨 | 台湾 |
| 5 | 打刀缸 | 丹铨 | 台湾 |
| 6 | 刀库 | 冈田/首轮 | 台湾 |
| 7 | 三轴联轴器 | 三木/D&Y | 日本/台湾 |
| 8 | 三轴锁紧螺帽 | 盈锡 | 台湾 |
| 9 | 三轴伸缩护罩 | 弘圳/海东 | 国产 |
| 10 | 容积式自动润滑系统 | 河谷 | 国产 |
| 11 | 三轴滚珠螺杆(P3级) | 北方/上银/银泰 | 国产/银泰 |
| 12 | 三轴丝杆专用轴承 | TPI | 台湾 |
| 13 | 气动元件 | 亚德客/金器 | 台湾 |
| 14 | 地脚螺栓承座+地脚螺栓+螺帽 | - | 国产 |
