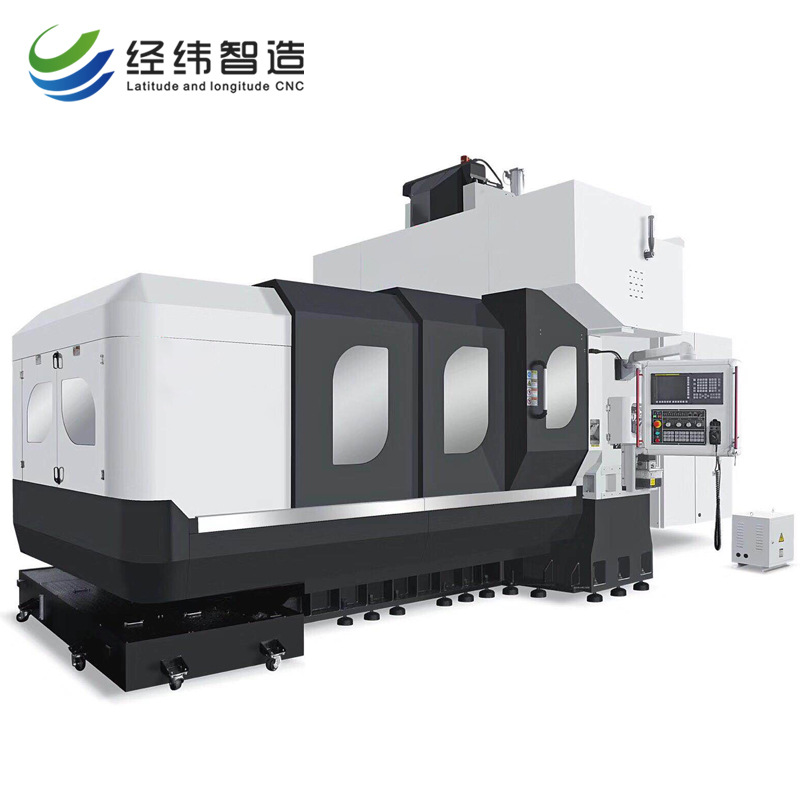

XH/XK2013数控龙门加工中心

行    程

X轴

2000mm

Y轴

1300mm

Z轴

600mm

主轴端面至工作台

140-740mm

主轴中心至立柱前面

406.5mm

两立柱间距离

1300mm

工作台至横梁距离

937mm

进    给

X轴快速移动

20m/min

Y轴快速移动

20m/min

Z轴快速移动

20m/min

切削进给

1-10m/min

推荐三轴伺服电机扭矩

X/Y/Z：30/20/20N.m

工 作 台

工作台面积

2300×1000mm

最大承重

2000Kg

工作台面距地面高度

约800mm

T型槽

7×18×140mm

主    轴

连接形式

皮带式

最高转速

8000 rpm

主轴锥孔

BT40/BT50

推荐主电机功率

7.5KW

精    度

定位精度（JIS标准）

±0.005/300mm

重复定位精度（JIS标准）

±0.003mm

其    它

光机重量

约10000Kg

外形尺寸

约5000×2600×3200mm

型号

XH/XK1611

XH/XK2013

1

三轴丝杆专用轴承

X：内径40,外径72

YZ：内径30,外径62

内径40,外径72

TPI

台湾

2

三轴滚珠螺杆（C3级）

X：R50-10T5-FDC

YZ：R40-16T5-FDC

R50-10T5-FDC

上银/银泰

台湾

3

三轴滚柱线轨

RGH45HA

XZ：RGH45HA

Y：RGH55CA

上银/银泰

台湾

4

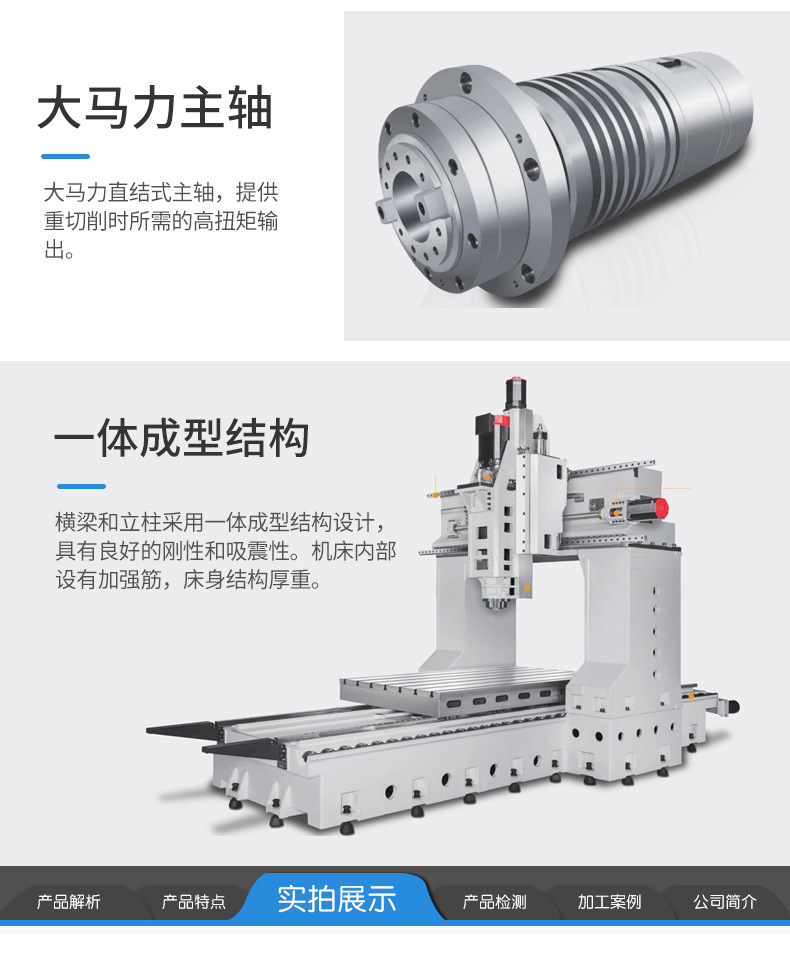

皮带式主轴

BT40-150-8000rpm

BT40-150-8000rpm

丹铨/罗翌

台湾

5

打刀缸

4.5T

4.5T

丹铨/亚德客

台湾

6

内防护（X轴钢板伸缩/Y轴风琴）

n/a

n/a

海东

国产

7

容积式自动润滑系统

n/a

n/a

河谷

合资

8

三轴锁紧螺帽

X：YSF M40*1.5P

YZ：YSF M30*1.5P

YSF M40*1.5P

盈锡

台湾

9

三轴联轴器

n/a

n/a

三木

日本

10

地脚螺栓承座+地脚螺栓+螺帽

n/a

n/a

国产
