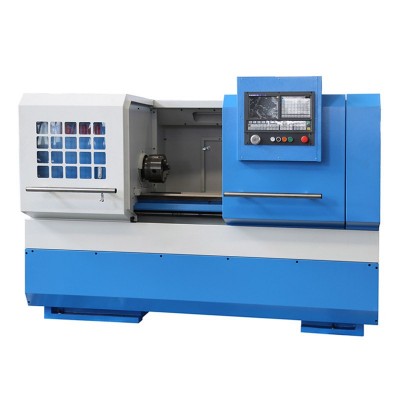

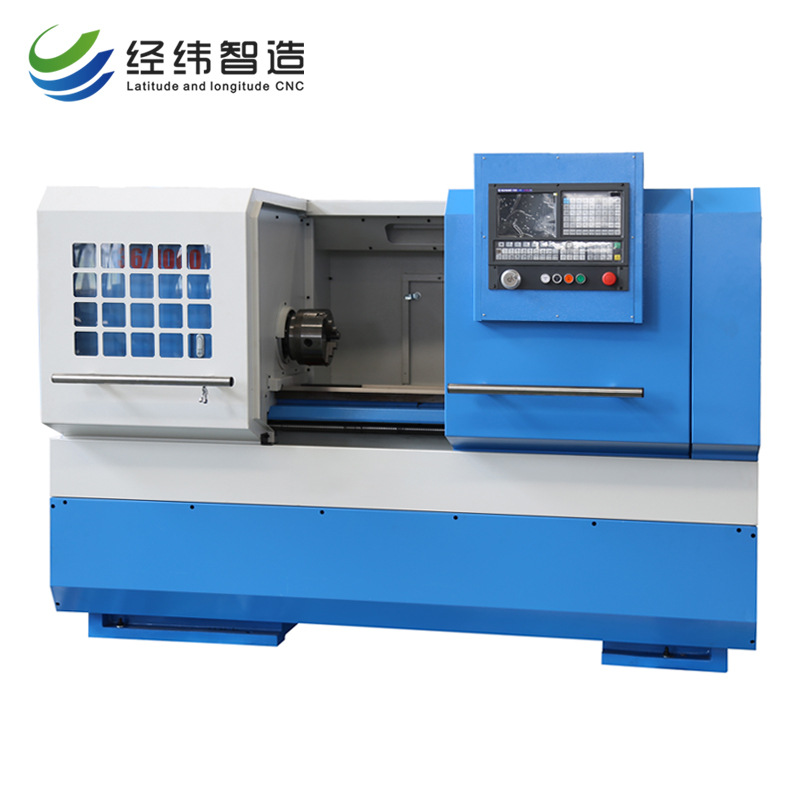

CK6136数控车床

主要技术参数

床身上最大回转直径 Φ400 mm

刀架上最大回转直径 Φ200mm

两顶尖间最大工件长度1500 mm

主轴通孔直径 Φ52 mm

主轴转速范围 (无极)

： 50-2200 r/min

主轴端部型号 ISO (GB)A2-6

主轴前锥孔 莫氏5号

主轴电机功率 5.5kw

主轴电机形式:变频

数控刀架 立式四工位刀架

刀柄尺寸 20×20mm

刀架重复定位精度 ±3.2″

X轴行程 220 mm

Z轴行程 1500 mm

快移速度 X：6000 mm/min Z：8000 mm/min

进给速度范围 X：1～2000 mm/min Z：1～2000 mm/min

最小设定单位 0.001 mm

尾座套筒直径 Φ65 mm

尾座套筒行程 140 mm

尾座套筒锥孔锥度 莫氏4号

冷却电机功率 125W

冷却水泵扬程 5m

冷却水泵流量 25 L/min

电源 380V±10%，50Hz±1%，三相交流电

环境温度 0℃～40℃

相对湿度 ≤92%
