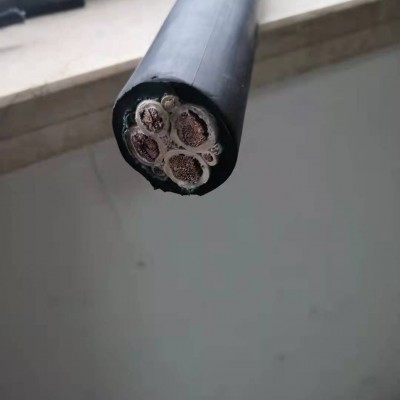

本产品适用于0.6/1KV及以下的码头岸电插座装置的固定线路中 或 各类运输船舶中岸电装置中，供各类内河船舶或海船进江靠岸充电用，该产品通常是由3+1 电源线及和芯~4芯监测线的6芯或8芯电缆或直接是3*1（4芯）电缆，该系列产品6芯或8芯电缆通常是由3+1 电源线及2芯（1对）控制线或4芯（2对）信号控制线的8芯线组成 ，电源线作用于供电 ，2芯（1对）控制线作用于插座的插拔安全控制装置 ，另2芯（1对）信号线作用于过往船舶的通信联络监测系统;本电缆具有阻燃，耐油、柔性，高载流。
一、 额定电压Uo/U电力电缆为0.6/1kV。
二、 使用特性：1电缆负载工作环境温度范围为-25℃~+70℃，导体最高
工作温度为+90℃；
2敷设时电缆的最小弯曲半径:
电缆结构特征 | 电缆外径6D | |
非铠装型 | 4D | |
25 | <span color:#333333;"="" style="line-height: 21px">6D |
三、 电缆的结构和特征（参数见下表）:
1 型号 CEFR/SA
1、执行标准：
1.1结构：IEC60092-350、IEC60092-353
1.2导体：IEC60228，Class 5
1.3绝缘：IEC60092-360
1.4护套：IEC60092-360
1.5阻燃性能：IEC60332-3-22
1.6导体最高工作温度90℃
2、结构描述
2.1导体：镀锡铜丝
2.2绝缘：EPR-乙丙绝缘
2.3外护套：氯化聚乙烯
四、 电缆的结构和特征（ 信号线屏蔽型参数见下表）:
1 型号 CEFR/SA
1、执行标准：
1.1结构：IEC60092-350、IEC60092-353
1.2导体：IEC60228，Class 5
1.3绝缘：IEC60092-360
1.4护套：IEC60092-360
1.5阻燃性能：IEC60332-3-22
1.6导体最高工作温度90℃
2、 结构描述
2.1导体：镀锡铜丝
2.2绝缘：EPR-乙丙绝缘
2.3屏蔽：（2*1.5P）（2*1P）对绞屏蔽
2.3外护套：氯化聚乙烯
型 号 | 规 格 mm2 | 线芯结构 根/直径 mm | 导体直流电阻Ω/km (20℃时)≤ | 绝缘电阻常数Ki MΩ·km (20℃时)≥ | 绝缘标称 厚度 mm | 成品电压 Kv/m | ||||||
CEFR/SA | 4*16 | 119/0.40 | 1.24 | 3670 | 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*25+1*16 | 189/0.40 119/0.40 | 0.795 1.24 | 3670 | 1.2 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*35+1*25 | 259/0.40 189/0.40 | 0.565 0.795 | 3670 | 1.2 1.2 | 3.5/5 | ||||||
CEFR/SA | 3*50+1*25 | 380/0.40 189/0.40 | 0.393 0.795 | 3670 | 1.4 1.2 | 3.5/5 | ||||||
CEFR/SA | 4*16+2*1.5 | 119/0.40 30/0.25 | 1.24 13.7 | 3670 | 1.0 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*25+1*16+2*1.5 | 189/0.40 119/0.40 30/0.35 | 0.795 1.24 13.7 | 3670 | 1.2 1.0 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*35+1*25+2*1.5 | 259/0.40 189/0.40 30/0.25 | 0.565 0.795 13.7 | 3670 | 1.2 1.2 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*50+1*25+2*1.5 | 380/0.40 189/0.40 30/0.25 | 0.393 0.795 13.7 | 3670 | 1.4 1.2 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*70+1*35+2*1.5 | 323/0.50 259/0.40 30/0.25 | 0.277 0.565 13.7 | 3670 | 1.4 1.2 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*70+1*35+4*1.5 | 323/0.50 259/0.40 30/0.25 | 0.277 0.565 13.7 | 3670 | 1.4 1.2 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*95+1*50+4*1.5 | 456/0.50 380/0.40 30/0.25 | 0.210 0.393 13.7 | 3670 | 1.6 1.4 1.0 | 3.5/5 | ||||||
CEFR/SA | 3*240+1*120+4*2.5 | 1147/0.50 570/0.50 49/0.25 | 0.0817 0.164 8.21 | 3670 | 1.7 1.2 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*185+1*95+4*2.5 | 851/0.50 456/0.50 49/0.25 | 0.108 0.210 8.21 | 3670 | 1.6 1.1 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*120+1*70+4*2.5 | 570/0.50 323/0.50 49/0.25 | 0.164 0.277 8.21 | 3670 | 1.2 1.1 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*95+1*50+4*2.5 | 456/0.50 380/0.40 49/0.25 | 0.210 0.393 8.21 | 3670 | 1.1 1.0 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*50+1*25+4*2.5 | 380/0.40 189/0.40 49/0.25 | 0.393 0.795 8.21 | 3670 | 1.0 0.9 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*35+1*16+4*1.5 | 259/0.40 119/0.40 30/0.25 | 0.565 1.24 13.7 | 3670 | 0.9 0.7 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*35+1*16+2*2.5+2*1.5P | 259/0.40 119/0.40 49/0.25 30/0.25 | 0.565 1.24 8.21 13.7 | 3670 | 0.9 0.7 0.7 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*25+1*16+2*1.5+2*1.5P | 189/0.40 119/0.40 30/0.25 30/0.25 | 0.795 1.24 13.7 13.7 | 3670 | 0.9 0.7 0.7 0.7 | 3.5/5 | ||||||
CEFR/SA | 3*16+1*16+2*1+2*1P | 119/0.40 119/0.40 32/0.20 32/0.20 | 1.24 1.234 20.0 20.0 | 3670 | 0.7 | 3.5/5 | ||||||
