 1 电子皮带秤原理

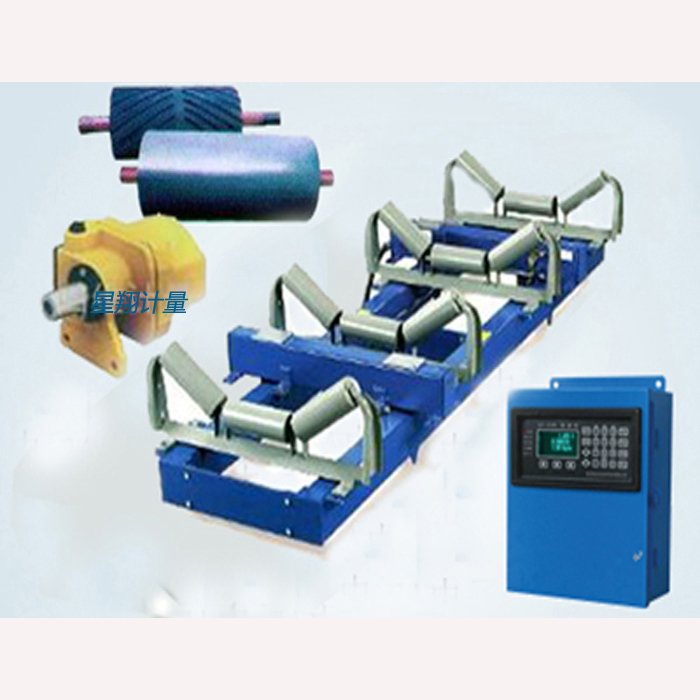

电子皮带秤由皮带输送机、称重传感器、速度传感器和称重显示控制仪表四部件组成。皮带输送机输送被计量物料。称重传感器对被计量物料的重量作力-电转换，输出重量电信号。速度传感器测量皮带输送机滚筒或旋转设备的转动速度，输出速度脉冲信号。重量电信号和速度脉冲信号送入称重显示控制仪表，经积分运算，得出连续输送物料的瞬时流量值和累计重量值。

2  ICS皮带秤的功能特点

●称重传感器采用不锈钢焊接外壳，防水、防尘、防化学腐蚀，适用于各种恶劣的工作环境

●信号可远距离传输

●可显示瞬时流量和累计流量

3  安装

4  ICS皮带秤的主要技术指标

●量程范围：ABCD四挡量程，分别适用于标称最大流量5000t/h、500t/h、50t/h和5t/h的称量系统

●最大允许误差：符合国家05级、1级标准

●工作方式：连续

●输送倾角：0～18o

●环境条件：温度-10～+50℃,相对湿度≤90%

●电源：AC220V±10%,50Hz±2%

●传感器防护等级：IP68

5  配置

6  ICS皮带秤的主要特点

6.1、ICS智能计算器

●8位显示器：显示累计输送量（总计、小计）

  ●6位七段LED显示器：显示流量（吨/时）、带速（米/秒）、皮带负荷（公斤/米）

  ●开关量输出：技术脉冲、定值输出

  ●计算机通讯接口：标准RS232/485接口（选件）

  ●标准CENTRONICS打印机接口，ICSBWX称重变送器接口

  ●线路电阻≤200Ω，最大通讯距离1000m

  ●电源：交流220±10%，50Hz±2%

  ●外形尺寸：高×宽×深=110mm×265mm×120mm

6.2、ICS智能积算器

  ●A/D转换分便器：16位

  ●线性误差：优于±0.5%

  ●供桥桥压：约4VDC

  ●最大供桥电流：50mA

  ●传感器阻抗：801000

  ●负荷传感器灵敏度:2mV/V±5%

●电源：交流220±10%，50Hz±2%  ●防护等级：IP67
