热风循环烘箱

热风循环烘箱产品概念

热风循环烘箱由角钢、不锈钢板以及冷钢板构成。保温层则由高密度硅酸铝棉填充，高密度硅酸铝棉保证了烘箱的保温性，也确保了使用者的安全性。加热器安装位置可是底部、顶部或两侧。用数显智能仪表来控制温度。热风循环烘箱风道设计有两种：水平送风和垂直送风！

热风循环烘箱产品特点

1、热风在烘箱内循环，热效率高，节约能源。
2、利用强制通风作用，烘箱内设有风道，物料干燥均匀。
3、烘箱运转平稳。自动控温，安装维修方便。
4、适用范围广，可干燥各种物料，是理想的通用干燥设备。

热风循环烘箱工作原理

热风循环烘箱空气循环系统采用风机循环送风方式，风循环均匀高效。风源由循环送风电机（采用无触点开关）带动风轮经由加热器，而将热风送出，再经由风道 至烘箱内室，再将使用后的空气吸入风道成为风源再度循环，加热使用。确保室内温度均匀性。当因开关门动作引起温度值发生摆动时，送风循环系统迅速恢复操作状态，直至达到设定温度值。

热风循环烘箱温度控制

1，本型干燥箱采用具有P、I、D控制方式的数显温度控制仪，配用热敏元件探头组成自动恒温控制。控温精度灵敏，选温方面，常温至250℃，任意选择设定。工作室内温度可以从仪表直接读出。
2，定时控制：定时范围（0S-99.9H），可根据客户工作要求来选择控制方式（开机计时或恒温计时），达到设定时间后自动切断加热，设定时可直接在控制面板上拨动拨码开关，其中代码单位：（S秒M分H小时）。 温度控制部分是电热干燥箱的核心部分，主要将传感器测到的温度信号与设定的值作出比较。如果传感器测得的值低于设定值，温控仪则输出一个脉冲信号，触发可控硅控制板导通，使干燥箱处于加热状态，若高于或等于设定值。可控硅停止工作，断开加热系统。本公司产品采用PID控制器，PID控制器中包含有三种基本控制规律，即比例(P)、积分(I)和徽分(D)控制规律，每种控制规律所起的作用是不同的，既可以单独应用，也可以组合起来应用。该控制器采用对有较大滞后特性的控制对象最为有效的控制方法一抗积分饱和PID控制方法即：当实测值与设定值存在偏差时，仪表输出不断加热丝不断加热，直至实测值与设定值相等。而由于D的作用又使该仪表具有超前调节功能，从而改善了仪表的动态控制，缩短了调节的时间，并由LCD显示，传感器为常用的Pt100，并具有开关量输出。由此控制器配以交流接触器与原有的开关、溶断丝、报警灯等构成控制回路路.即将AC220V接入交流接触器的"常开"端子.由温控仪的开关量控制交流接触器的吸合线圈，从而达到控制的目的。

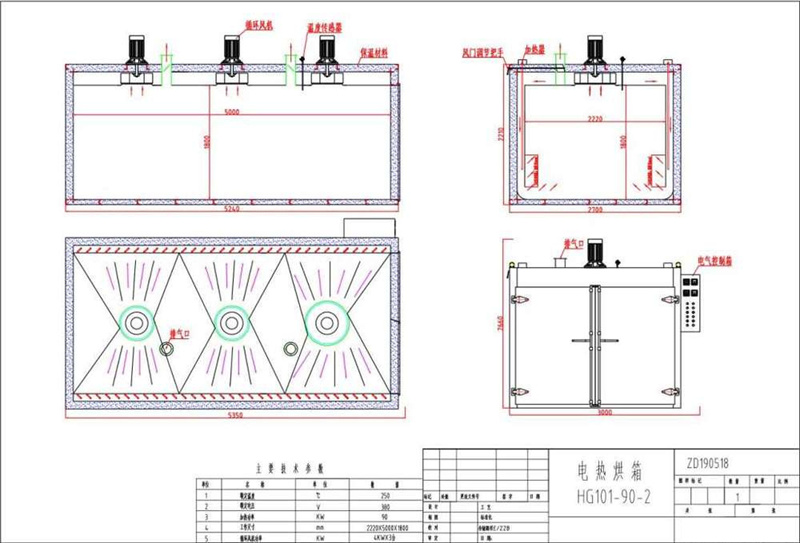

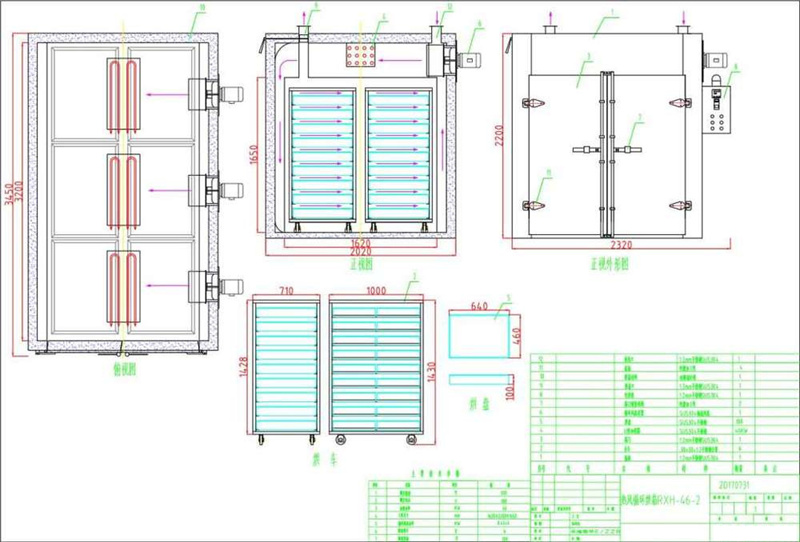

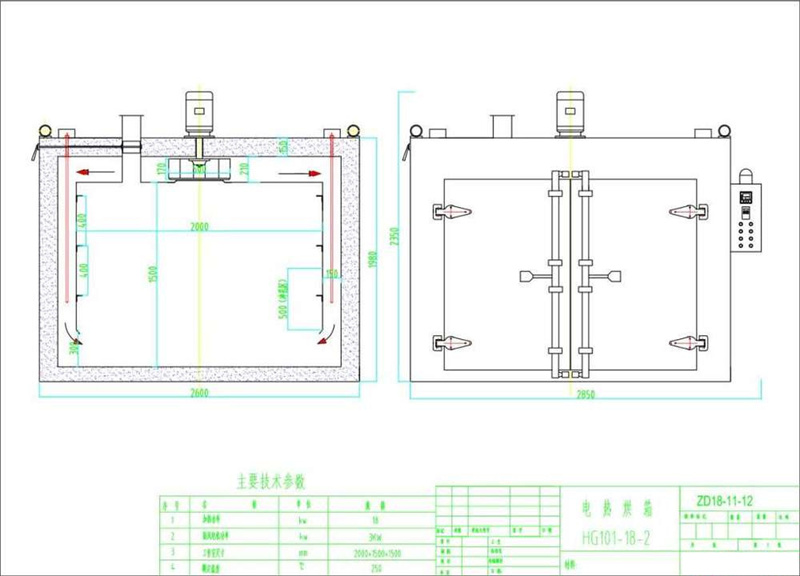

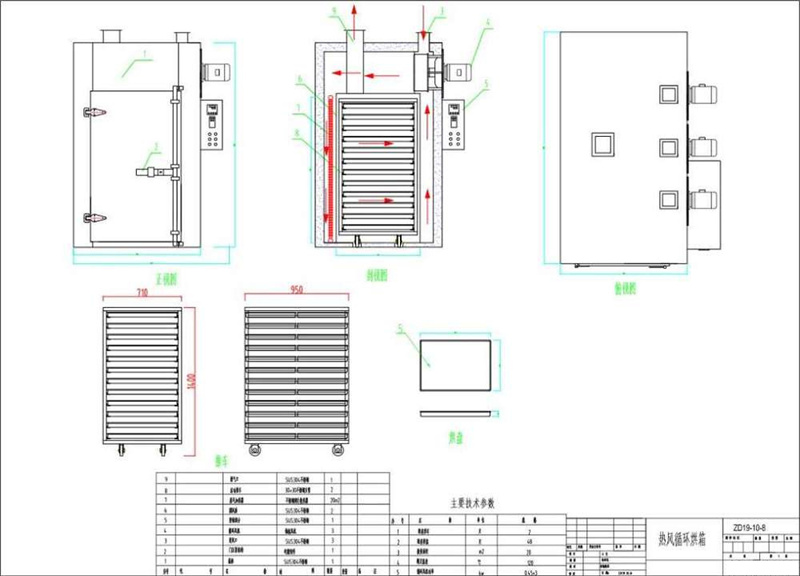

热风循环烘箱CAD图

热风循环烘箱技术参数

1、 加热热源：蒸汽、电、远红外、电蒸汽两用。
2、 使用温度：蒸汽加热：50-140℃，最高150℃。电、远红外加热温度50-350℃。
3、 备有自控系统和电脑控制系统。
4、 常用蒸汽压力0.02-0.8Mpa（0.2-8kgf/cm2）。
5、 配有电加热按I型计算15kw，实用5-8kw/h。
6、 特殊要求在定货时表明。
7、 使用温度大于140℃或小于60℃，要在订货时注明。
8、 本厂出厂烘车，烘盘尺寸统一，可以互换。
9、 烘盘尺寸：460×640×45

热风循环烘箱操作规程

1.烘箱要按照铭牌上所规定的温度范围使用，烘箱必须保持接地良好。
2.烘箱附近不得堆放油盆、油桶、棉纱、布屑等易燃物品，不得在烘箱旁进行洗涤、刮漆和喷漆等工作。
3.要防止其他物件落入烘箱底部与电阻丝接触造成短路。
4.打开烘箱前，必须先断电。加温过程中操不得离开。
5.不得在烘箱内存放物品，如工具，器材零件及油料挥发物。
6.经过汽油、煤油、酒精、香蕉水易燃液洗涤过的零件及喷漆过的物品，应在室温下放置15~30分钟，待绝大部分易燃液体挥发后，才能放入烘箱内烘烤，室内应注意通风。
7.烘箱在工作时不得进行清洁工作，更不得用汽油擦拭。
8.非金属物品放入烘箱内加温，一定要按照工艺规程进行。
9.烘箱干燥箱工作前必须将通风闸门打开，以防爆炸。
10.使用前要检查自控装置，指示信号是否灵敏有效，电气线路绝缘是否完好可靠。
