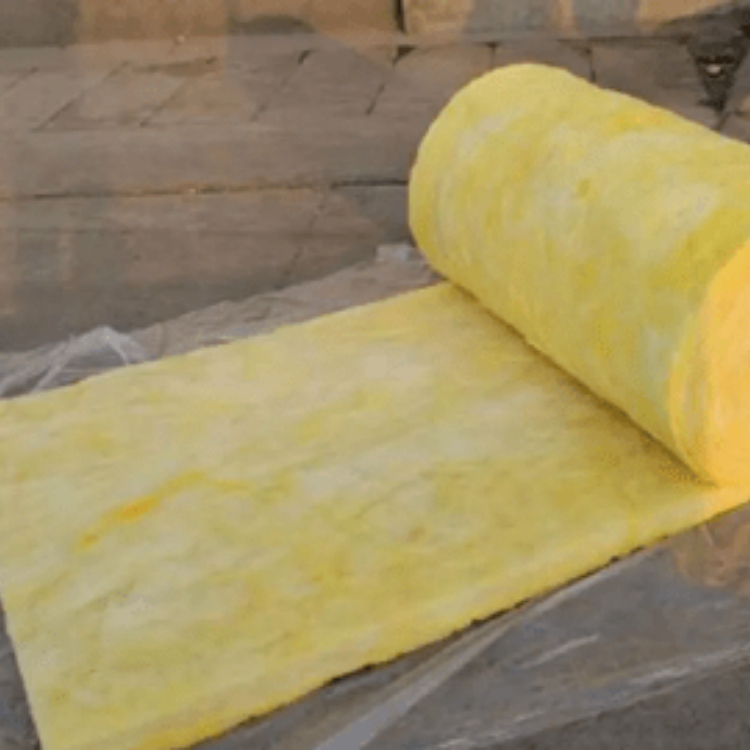

玻璃棉卷毡

   玻璃棉属于玻璃纤维中的一个类别，是一种人造无机纤维。玻璃棉是将熔融玻璃纤维化，形成棉状的材料，化学成分属玻璃类，是一种无机质纤维 . 具有成型好、体积密度小、热导率彽、保温绝热、吸音性能好、耐腐蚀、化学性能稳定。

   主要特征

   离心玻璃棉的吸声特性不但与厚度和容重有关，也与罩面材料、结构构造等因素有关。在建筑应用中还需同时兼顾造价、美观、防火、防潮、粉尘、耐老化等多方面问题。

   随意裁割

   抗菌防霉，耐老化、抗腐蚀保证健康环境。

   可随意切割随意成型。

   物理性质稳定

   通过标准澳洲及新西兰 AS/NSZ4859.1认证 SGS认证 MSDS认证欧盟 CE认证 CE防火等级认证国标 GB/T13350-2000 适用范围运用于工业厂房、库房、公共设施、展览中心、商场、以及各类室内游乐场、运动场馆等建筑的绝热保温、吸音降噪。

   详细介绍

   离心玻璃棉属于多孔吸声材料，具有良好的吸声性能。离心玻璃棉能够吸声的原因不是由于表面粗糙，而是因为具有大量的内外连通的微小孔隙和孔洞。当声波入射到离心玻璃棉上时，声波能顺着孔隙进入材料内部，引起空隙中空气分子的振动。由于空气的粘滞阻力和空气分子与孔隙壁的摩擦，声能转化为热能而损耗。

   吸声性能

   离心玻璃棉对声音中高频有较好的吸声性能。影响离心玻璃棉吸声性能的主要因素是厚度、密度和空气流阻等。密度是每立方米材料的重量。空气流阻是单位厚度时材料两侧空气气压和空气流速之比。空气流阻是影响离心玻璃棉吸声性能最重要的因素。流阻太小，说明材料稀疏，空气振动容易穿过，吸声性能下降；流阻太大，说明材料密实，空气振动难于传入，吸声性能亦下降。对于离心玻璃棉来讲，吸声性能存在最佳流阻。

   在实际工程中，测定空气流阻比较困难，但可以通过厚度和容重粗略估计和控制。

   1、随着厚度增加，中低频吸声系数显著地增加，但高频变化不大（高频吸收总是较大的）。

   2、厚度不变，容重增加，中低频吸声系数亦增加；但当容重增加到一定程度时，材料变得密实，流阻大于最佳流阻，吸声系数反而下降。对于厚度超过5cm的容重为16Kg/m3的离心玻璃棉，低频125Hz约为0.2，中高频（>500Hz）的吸声系数已经接近于1了。当厚度由5cm继续增大时，低频的吸声系数逐渐提高，当厚度大于1m以上时，低频125Hz的吸声系数也将接近于1。当厚度不变，容重增大时，离心玻璃棉的低频吸声系数也将不断提高，当容重接近110kg/m3时吸声性能达到最大值，50mm厚、频率125Hz处接近0.6-0.7。容重超过120kg/m3时，吸声性能反而下降，是因为材料变得致密，中高频吸声性能受到很大影响，当容重超过300kg/m3时，吸声性能减小很多。建筑声学中常用的吸声玻璃棉的厚度有2.5cm、5cm、10cm，容重有16、24、32、48、80、96、112kg/m3。通常使用5cm厚，12-48kg/m3的离心玻璃棉。

   离心玻璃棉的吸声性能还与安装条件有着密切的关系。当玻璃棉板背后有空气层时，与相同厚度无空气层的玻璃棉板吸声效果类似。尤其是中低频吸声性能比材料实贴在硬底面上会有较大提高，吸声系数将随空气层的厚度增加而增加，但增加到一定值后效果就不明显了。

   叠加使用

   使用不同容重的玻璃棉叠和在一起，形成容重逐渐增大的形式，可以获得更大的吸声效果。例如将一层2.5cm厚24kg/m3的棉板与一层2.5cm厚32kg/m3的棉板叠和在一起的吸声效果要好于一层5cm厚32kg/m3的棉板。将24kg/m3的玻璃棉板制成1m长的断面为三角型的尖劈，材料面密度逐渐增大，平均吸声系数可接近于1。玻璃棉是用独有的离心技术，将熔融玻璃纤维化并加以热固性树脂为主的环保型配方粘结剂加工而成的制品，是一种由直径只有几微米的玻璃纤维制作而成的有弹性的玻璃纤维制品，并可根据客户不同的使用要求选择防潮贴面在线复合. 因其具有大量微小的空气空隙,使其起到保温隔热、吸声降噪及安全防护等作用，是建筑保温隔热、吸声降躁的最佳材料。独特优点, 独特技术，压缩包装后回弹率为99.2% 。 柔软细长的玻璃纤维最大限度减少施工中产生飞絮。

   建筑应用

   离心玻璃棉在建筑使用中，表面往往要附加有一定透声作用的饰面，如小于0.5mm的塑料薄膜、金属网、窗纱、防火布、玻璃丝布等，基本可以保持原来的吸声特性。离心玻璃棉具有防火、保温、易于切割等优良特性，是建筑吸声最常用的材料之一。但是由于离心玻璃棉表面无装饰性，而且会有纤维洒落，因此必须制成各种吸声构件隐蔽使用。最常使用也是造价最低廉的构造是穿孔纸面石膏板的吊顶或做成内填离心玻璃棉的穿孔板墙面，穿孔率大于20%时，基本能够完全发挥出离心玻璃棉的吸声性能。为了防止玻璃棉纤维洒出，需要在穿孔板背后附一层无纺布、桑皮纸等透声织物，或使用玻璃布、塑料薄膜等包裹玻璃棉。与穿孔纸面石膏板类似的面板还有穿孔金属板（如铝板）、穿孔木板、穿孔纤维水泥板、穿孔矿棉板等。

玻璃棉板经过处理后可以制成吸声吊顶板或吸声墙板。一般常见将80-120kg/m3的玻璃棉板周边经胶水固化处理后外包防火透声织物形成既美观又方便安装的吸声墙板，常见尺寸为1.2m×1.2m、1.2m×0.6m、0.6m×0.6m，厚度2.5cm或5cm。也有在110Kg/m3的玻璃棉的表面上直接喷刷透声装饰材料形成的吸声吊顶板。无论是玻璃棉吸声墙板还是吸声吊顶板，都需要使用高容重的玻璃棉，并经过一定的强化处理，以防止板材变形或过于松软。这一类的建筑材料既有良好的装饰性又保留了离心玻璃棉良好的吸声特性，降噪系数NRC一般可以达到0.85以上。

   在体育馆、车间等大空间内，为了吸声降噪，常常使用以离心玻璃棉为主要吸声材料的吸声体。吸声体可以根据要求制成板状、柱状、锥体或其他异型体。吸声体内部填充离心玻璃棉，表面使用透声面层包裹。由于吸声体有多个表面吸声，吸声效率很高。

   在道路隔声屏障中，为了防止噪声反射，需要在面向车辆一侧采取吸声措施，往往也使用离心玻璃棉作为填充材料、面层为穿孔金属板的屏障板。为了防止玻璃棉在室外吸水受潮，有时会使用PVC或塑料薄膜包裹。
