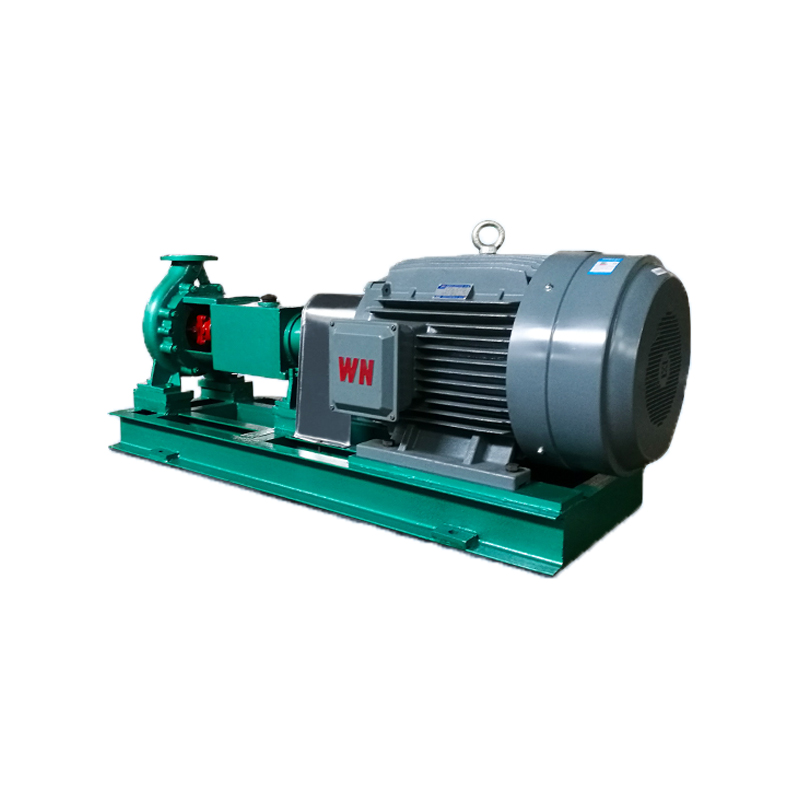

HAF型化工渣浆泵

价格信息电议

温馨提示 该会员暂时没通过认证,如需求购请联系认证会员商家

供货总量
最小起订
0 件
厂家区域
江苏泰州市
发货期限
自买家付款之日起 10 天内发货
好货推荐
企业用户
江苏凯楠泵业有限公司
  • 第2年 认证 诚信
  • 联系姓名:陆总
  • 电话号码:13801429838
  • 所在地区:江苏省靖江市新桥镇宏大北路168号
  • 经营模式:
  • 主营产品:螺杆泵,化工离心泵,强制循环泵,螺杆泵转子,螺杆泵定子
  • 进入店铺
产品分类
  • 暂无产品目录
店内热销

详细介绍

HAF型化工泵为卧式单级单吸悬臂式离心泵,其额定性能点和安装尺寸符合国际标准丨S02858,其制造 技术条件符合丨S05199,该系列泵是对IH系列、HJ系列泵的改进,广泛适用化工、造纸、制浆、制糖、冶炼 等纺织、化纤工业,尤其适用于化工流程中含固量较低的料浆,带有悬浮颗粒和结晶状态的介质,湿法冶炼、 电解循环液的输送。


二、技术参数

A:第一次切削叶轮外径;B:第二次切削叶轮外径

三、 适用范围

制碱工业:氯碱生产的常温苛性碱,氯产品

有色冶金:电解铜镍的电解液,生产钻、锌、钒、黄金等的酸液的输送

钢铁工业:电镀、酸洗

制酸工业:硝酸、硫酸、盐酸、磷酸、醅酸等

石油化工:石油精炼乙醛、烷基苯的制造

合成纤维和塑料工业:涤纶的生产、纺织、印染工业

造纸工业:纸浆、蒸煮液和漂白液的输送

化肥工业:尿素、硝酸的生产

制药工业:医药和农药的生产

环境保护:酸雾液的输送

四、 性能

流量(Q):6.3~ 400m5/h

扬程(H):5~ 125m

工作温度:-20*C ~ 180t


五、材料

与介质接触的部件,本厂生产的常用材料如下:


耐蚀合金牌号

适用介质

304、316

常温弱酸类

825

高温稀硫酸

哈氏B

盐酸最佳

哈氏C

—切浓度的氢氣酸

C4钢

低温(常温)浓硝酸

C6钢

高温浓硝酸及混硝酸+硫酸

329CDtMCu

, 40%以下中ft温稀疏酸、低浓度混酸

Ni、蒙乃尔

抗烧碱、硫化碱、苛性減、氯气

H2

磷酸及磷酸矿浆、抗应力腐蚀

316L

抗晶间腐蚀

Cr白口铸铁

耐腐蚀

ZSM合金系列

高温耐磨酎强腐蚀


除上表所列材质外,允许用户选用其他所需的适合本系列泵生产的材质.材料及其代号原则上应符合 GB2100标准的规定,对国家没有规定代号的材质可采用国际通用的材料代号或国内公认的材料代号(如行业或本企业的规定).


六、HAF型化工流程泵工作性能表(一)

型号

流量<3

扬程H

转速n

功率P(KW)

效率

允许汽蚀余量

M

m3/h

L/s

m

r/min

轴功率

电机功率

%

m

HAF50-125



5


0.19

0.55

45

2.0

107

HAF50-160

6.3

1.74

8

1450

0.34

0.55

40

2.0

119

HAF50-200

12.5

0.65

1.1

33

2.0

137

HAF50-250



20


1.27

2.2

27

2.0

182

HAF65 -125



5


0.31

0.55

55

.2.0

125

HAF65 -160



8


0.53

0.75

51

2.0

128

HAF65 -200

12.5

3.47

12.5

1450

0.98

1.5

46

2.0

169

HAF65 -250



20


1.75

3

39

2.0

194

HAF65-315



32


3.3

5.5

33

2.0

260

HAF80-125



5


0.53

0.75

64

2.5

133

HAF80-160



8


0.88

1.5

62

2.3

179

HAF80-200

25

6.97

12.5

1450

1.49

2.2

57

2.0

199

HAF80-250



20


2.57

4

53

2.5

243

HAF80-315



32


5.07

7.5

43

2.5

323

HAF100-125



5


0.92

1.5

74

23.0

172

HAF100-160



8


1.58

2.2

69

3.4

192

HAF100-200

50

13.88

12.5

1450

2.5

4

68

2.5

245

HAF100-250



20


4.3

5.5

65

2.5

283

HAF100-315



32


7.5

11

58

2

344

HAF125-200



12.5


4.66

7.3

73

2.9

296

HAF125 -250


27.77

20

1450

7.56

11

72

2.3

288

HAF125-315

100

32

12.82

18.5

68

2.5

490

HAF125 -400



50


22.69

30

60

2.5

640

HAF150 - 250



20


14.1

18.5

77

2.8

462

HAF150-315

200

55.55

32

1450

23.2

30

75

2.8

635

HAF150-400



50


38.9

55

70

2.5

837

HAF200 - 250



20


26.9

37

81

2.8

650

HAF200-315

400

111.1

32

1450

44.1

55

79

3.5

847

HAF200 -400



50


69.8

90

78

3.5

1140


HAF型化工流程泵工作性能表(二)

型号

流量Q

扬程H

转速n

功率P(KW)

效率

允许汽蚀余量

重量

m3/h

1/8

m

r/min

轴功率

电机功率

%

m

HAF50-125



20


1.33

2.2

51

2.0

135

HAF50-160

12.5

3.47

32

2900

2.37

4

46

2.0

167

HAF50-200

50

4.36

7.5

39

2.0

215

HAF50 - 250



80


8.25

15

33

2.0

293

HAF65-125



20


2.2

3

62

2.0

151

HAF65_ 160



32


3.82

5.5

57

2.0

194

HAF65 -200

25

6.94

50

2900

6.55

11

52

2.0

219

HA765 -250



80


11.84

18.5

46

2.0

366

HAF65-315



125


21.8

30

39

2.0

482

HAF80-125



20


3.95

5.5

69

3.0

199

HAF80-160



32


6.5

11

67

2.3

289

HAF80-200

50

13.88

50

2900

10.8

15

63

2.3

352

HAF80 - 250



80


19.11

30

57

2.5

510

HAF80-315



125


36.21

45

47

2.5

582

HAF100-125



20


7.07

11

77

4.2

282

HAF100-160



32


11.9

15

73

4.3

335

HAF100 - 200

100

27.77

50

2900

18.9

22

72

3.9

412

HAF100 - 250



80


32.28

37

68

3.6

525

HAF100-315



125


54.9

75

62

3.2

843

HAF125 -200



50


35.4

45

77

5

555

HAF125 -250

200

55.55

80

2900

58.1

75

75

4.5

845

HAF125-315



125


97.26

110

70

2.5

1318

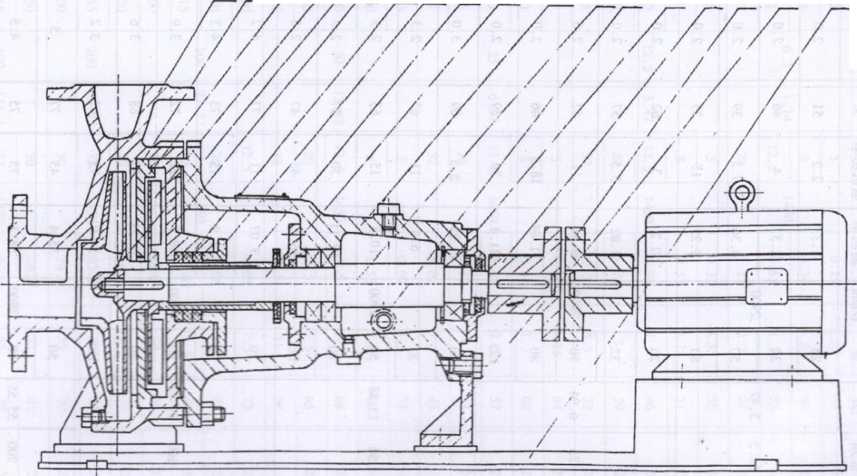

七、结构示意图


1、泵体 2、叶轮3、隔板 4、动力叶轮5、叶轮螺母 6、泵盖7、填料组件

8、填料压盖 9、轴套10、轴11、托架12、前轴承13、油铯14、后轴承

15、泵联轴器16、电机联轴器 17、支架18、底座

八、泵的结构简述

1、 HAF型系列化工泵主要由

2、 HAF型系列泵采用动力叶轮和停车密封,从而保证了泵长时间内不泄漏。动力叶轮盖的轴向间隙不大于0.8mm,该间隙可通过圆螺母来调节。填料函中装有停车密封,内侧安装2只油封用于密封来自于 泵腔的液体。外侧安装1只油封用于密封冷却水,冷却水从下方通进,由上方排出,冷却水压力应略大于动力 叶轮内径处压力O.IMPa。当输送液体涅度髙于95t时,对防止动力叶轮处介质汽化,应在泵盖外部装水冷套盖板,对介质进行冷却。

3、从泵的吸人口看,叶轮为逆时针旋转,叶轮与动力叶轮轮殺端面设有密封圈,轴套内设有0型阍,以 防止介质泄漏腐蚀轴承部件。

4、前后轴承压盖轴孔处用双唇骨架橡胶密封,最下方有回油沟,能有效地防止润滑油外漏,注意安装压盖时,回油沟和回油孔应对应起来。

九、泵的安装与使用

1、 泵的装配与拆卸

a. 泵的拆卸顺序

1>拆下泵托架上的放油管堵,放净储油室的存油。

2) 拆开泵体与托架联接螺栓,将托架、密封部件等全部转子组件从泵体中取出。

3>松开轴套后部的圆螺母,松下叶轮蝶母,取出叶轮和键。

4>取下隔板和付叶轮。

5>松开泵盖与托架的联接螺拴,拆下泵盖及轴套。

6>拆下泵联轴器和键。

7) 拆下托架两端的轴承前后盖,再把轴和轴承一起从托架中取出。

8) 拆开轴承和轴。

b. 泵的装配頫序

泵的装配顺序基本上可按照拆卸顺序的反向进行,但装配时要注意检査各密封面垫片完好,并注意切勿漏装垫片和更换不完好的垫片。

2、 泵的安装

a、 开箱后检査泵和电机,如果证实没有任何因装、卸和运檢过程中造成损坏和紧丨A1迕接件松动,泵的进出口端盖完好,没有尘土,污物等入泵内.则可不必重新拆卸和装配,直接送到使川现场去安装。

b、安装泵的基础平面应用水平仪找平,待基础水泥凝固后,将泵安放在基础上,并用水平仪检査泵和电机轴的水平情况,如不水平,应用垫片调整,直到水平为止。然后通过灌浆孔川水泥
