石墨粉，石墨乳，锻造石墨乳

石墨粉，石墨乳，锻造石墨乳

石墨乳的主要成分是石墨（微粉石墨），因其呈乳状状态，所以常被称作石墨乳，严格来说该类产品应叫石墨胶体（英语名为graphite colloid），分为溶剂型石墨乳和水性石墨乳。

石墨乳的种类和用途很多，石墨乳的技术融合了多种学科知识，根据石墨的导电、润滑、防腐、耐高温等特点生产的系列石墨乳可广泛用于导电、电磁屏蔽、抗静电、锻造、润滑、防腐、密封、丝网印刷线路、彩色显示器件制造等领域，起到导电、抗静电、防腐、润滑、密封、屏蔽等作用。

1.使用前应将锻造石墨乳搅拌均匀．本品长时间放置后，可能会有少量固态物沉淀，但经搅拌后即可恢复原悬浮均匀状态，不降低使用效果．

2.用户可根据不同要求或经验，决定对原液是否稀释及稀释倍数，以下配比可供参考；

（1）锻件形状复杂、脱模困难的，其中大型加水稀释3-5倍；中、小型加水稀释5-10倍；

（2）一般锻件和齿轮精锻加水稀释5-15倍；

（3）辊锻工艺可稀释20-30倍；

（4）对特殊工艺要求，可不进行稀释，直接使用．

3.为保证涂膜效果，要求采用自动或手动石墨乳喷枪进行喷涂．使用时，用自来水稀释至一定倍数的锻造石墨乳，装入石墨乳喷枪储液罐（石墨乳雾化器）中，通过0.3-0.6Mpa压缩空气，对模具进行雾状喷涂．当石墨乳喷枪静置一段时间不用时，应将喷枪、管路及喷头的残存石墨乳冲洗干净，以免石墨乳沉淀堵塞管路，再用时，应该检查是否畅通，并将石墨乳乳液摇匀，以防沉淀．石墨乳喷枪流量就根据模锻工艺地求页定，一般为40-60毫升/秒．

为了获得更好的脱模效果，最好不使用手工涂抹的方法，那样不但涂膜不匀，影响润滑脱模效果，而且对石墨乳的浪费也较大．

4.锻造石墨乳使用用后注意密闭，常温保存，不可曝晒，在冬季特别要注意保暖，防止冻结．

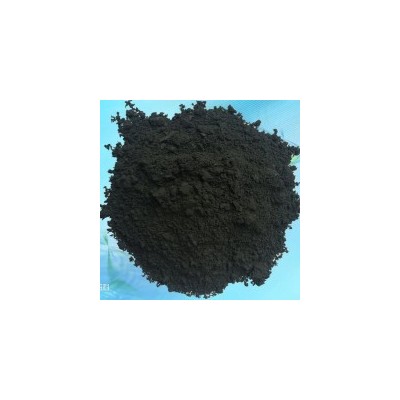

石墨粉是一种矿物粉末，主要成分为碳单质，质软，黑灰色；有油腻感，可污染纸张。硬度为1～2，沿垂直方向随杂质的增加其硬度可增至3～5。比重为1.9～2.3。在隔绝氧气条件下，其熔点在3000℃以上，是最耐温的矿物之一。常温下石墨粉的化学性质比较稳定，不溶于水、稀酸、稀碱和有机溶剂；材料具有耐高温导电性能，可做耐火材料，导电材料，耐磨润滑材料。

石墨粉是化学反应很灵敏的物质，在不同的环境里面他的电阻率都会变，也就是他的电阻值会变，但有一点是不会变的，石墨粉是很好的非金属导电物质之一，只要在绝缘的物体里面保证石墨粉不间断，像一条细线那样也会通电的，但是，电阻值是多少，这个数值也没一个准确的数，因为石墨粉的粗细不一样，用在不同的材料和环境石墨粉电阻值也会不一样。石墨由于其特殊结构，而具有如下特殊性质：

1） 耐高温型：石墨的熔点为3850±50℃，沸点为4250℃，即使经超高温电弧灼烧，重量的损失很小，热膨胀系数也很小。石墨强度随温度提高而加强，在2000℃时，石墨强度提高一倍。

2） 导电、导热性：石墨的导电性比一般非金属矿高一百倍。导热性超过钢、铁、铅等金属材料。导热系数随温度升高而降低，甚至在极高的温度下，石墨成绝热体。

3） 润滑性：石墨的润滑性能取决于石墨鳞片的大小，鳞片越大，摩擦系数越小，润滑性能越好。

4） 化学稳定性：石墨在常温下有良好的化学稳定性，能耐酸、耐碱和耐有机溶剂的腐蚀。

5） 可塑性：石墨的韧性好，可连成很薄的薄片。

6） 抗热震性：石墨在常温下使用时能经受住温度的剧烈变化而不致破坏，温度突变时，石墨的体积变化不大，不会产生裂纹。
