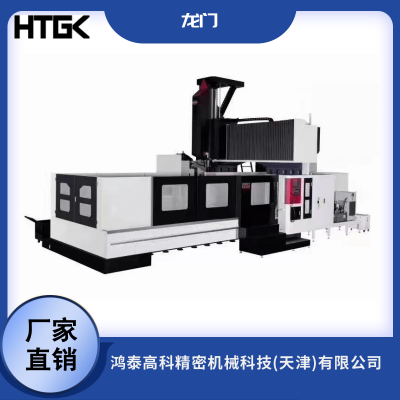

龙门加工中心LM-2218

一、机床的总体介绍

LM-2218型数控定梁龙门加工中心是我公司采用当代先进的机械、电气、液压等新技术设计、制造的一种性能优良、加工工艺范围广泛、精度及生产效率高的加工设备。机床采用了日本发那科公司具有目前世界先进水平的OIMF数控系统及biIP30主轴电机及进给驱动系统，可实现任意三轴联动加工。

本产品应用范围广，加工能力强；主要适用于航空航天、造船、发电、军工、重机、机车、机床、纺织机械、印刷机械、模具制造等行业。机床具有钻、镗、铣、扩、铰、攻丝、直线插补、圆弧插补、纳米插补、三坐标联动等功能。主要对各种基础大件、板件、盘类件、壳体件、模具等多品种精密零件进行数控加工。具有高精度、高速度、高柔性、环保型特点。其性能指针和精度指针完全符合国家标准。产品经模块化设计，可以按市场需求进行产品系列化和客户化制造，其良好的性能价格比是国内外客户的最佳选择。

机床的设计符合ISO国际标准，所有零、部件和各种仪表的计量单位均采用国际单位制（SI）标

机床的主要技术参数

四、机床常用配件

五、机床的主要结构特点

5.1  机床主轴

主传动采用主轴交流伺服电机作为动力源，通过皮带轮将动力传递到主轴组。主轴组采用台湾知名品牌制造，具有高精度，高性能。变速箱及主轴组有恒温冷却，确保滑枕温度均匀，提高了主轴精度的稳定性和机床的加工精度，主轴箱部件采用双液压缸平衡机构，保证主轴箱的运动的稳定性。

5.2  各轴进给传动

X轴驱动——伺服电机通过连轴器传动滚珠丝杠，带动工作台在床身上前后移动，实现X轴进给运动，并对丝杠进行预拉伸，以提高丝杠副的刚度。

Y轴驱动——伺服电机通过连轴器传动滚珠丝杠，带动滑鞍在横梁上左右移动，实现Y轴进给运动。

Z轴驱动——伺服电机通过连轴器传动滚珠丝杠，带动主轴箱在滑鞍上上下移动实现Z轴进给。并且Z轴电机带有自动抱闸功能，在断电的情况下，自动抱闸将电机轴抱紧，使之不能转动。本轴采用双液压缸平衡机构，保证滑枕运动的稳定性。

5.3  基础件

机床的床身、工作台、立柱、横梁、滑枕和滑鞍等大件材质均为优质铸铁件，并经多次时效处理。机床总体结构设计采用了FEM有限元分析、优化技术，以便得到较高的刚性。本机床的床身、工作台为封闭的箱型结构，合理布置加强筋，并采用多点支承方式；立柱、横梁为大截面，纵横布有加强筋条，具有足够的抗弯、抗扭强度和较高的基础件刚性，可满足重负荷切削加工要求。

5.4  机床导轨

X轴导轨副——采用二条重载直线导轨，摩擦系数小，工作台灵敏度高，高速振动小，低速无爬行，定位精度高，伺服驱动性能优；同时承载能力大，切削抗振动性能好，可以改善机床性能特性，提高机床的精度和精度稳定性及机床的使用寿命。

Y轴导轨副——采用二条重载直线导轨，横梁采用大截面，导轨阶梯式布置，具有足够的抗弯刚度和抗扭刚度。

Z轴导轨——采用二条重载直线导轨，保证加工时切削平稳。

5.5  机床的液压系统及润滑系统

液压系统的主要控制部件均采用国内知名品牌，平衡可靠。

液压系统功能：滑枕平衡

机床润滑形式：自动稀油润滑导轨及丝杆。

5.6  机床的冷却系统及排屑系统

机床的冷却系统采用外冷却方式，其冷却液为乳化无腐蚀液体。

机床的排屑系统是通过床身两侧的排屑器输送到床身前端，并将切屑排放到集屑小车中。

5.7  机床的防护装置

床身导轨（X轴）采用防锈金属伸缩防护罩。

横梁导轨（Y轴）采用风琴式防护罩。

机身外防护采用全防护护罩（不封顶）。

5.8  完善的保护措施

六、机床电气系统

6.1  机床采用发那科公司0IMF型数控系统，配10.4”彩色液晶显示器+MDI操作面板；显示器正面有CF卡接口和USB接口，背面有用于通讯的以太网接口和RS232C接口，操作界面为中文显示。

0IMF型数控系统的基本功能：

6.2.电柜部分

电柜安全防护等级符合IP54标准，电柜采用全封闭结构。

七、随机附件

八、特殊附件

九、机床制造、验收标准

8.1.GB9061-2006        《 金属切削机床通用技术条件》

8.2.GB5226.1-2008      《 机械安全 机械电气设备  第1部分：通用技术条件》

8.3.JB/T10051-1999     《金属切削机床液压系统通用技术条件》

8.4.GB15760-2004       《 金属切削机床安全防护通用技术条件》

8.5.JB/T6600-1993      《数控龙门镗铣床技术条件》

8.6.GB/T 19362.1-2003  《龙门镗铣床检验条件 精度检验》

十、机床安装调试验收培训

10.1  用户需要进行的机床安装前的准备

地基准备：

根据制造商提供的地基图纸,找专业设计院根据用户土壤实际情况设计地基施工图。

按照专业地基施工图制作地基,地基必须是坚固、有刚性、平滑的混凝土地基,并达到制造厂商地基图纸的各项要求.

地基打好，待混凝土完全凝固后，方可安装机床。（水泥养护时间约为10～15天）

进线电源准备：

3相交流380V±10%，50Hz±2%，用户提供从厂房电源到机床电柜的电源线和电气柜到单独接地点的地线，地线部分要求单独接地。

工具吊具准备：

启箱工具、起吊设备及吊装绳索

检具准备：

角尺（L=400）、平尺（L=1000）、千分表、磁力表座、方规（L≥315）、等高垫块、检棒等；

其他：

灌浆工具、脚杆衬套等

10.2  机床安装

在机床到达目的地前用户应事先作好地基安装及二次灌浆准备（合同签订并生效后，标准型机床制造商一个月内负责提供地基图纸），以免对机床精度造成重大影响。

在机床到达目的地后，用户负责卸货及安装调试期间的吊运，安全移至工作位置后制造商负责初调，用户进行二次灌浆。

调试人员前往之前，用户需完成制造商提出的安装前准备工作。

用户需提前两天通知制造商进行调试，且在安装调试之前，由用户和服务人员共同开箱，按合同数量及装箱单清点，用户按地基图要求进行施工，三相电源线引到电气柜，提供起重设备并配合制造商安装调试人员；

安装和调试工作结束后，进行机床的终验收。

10.3  机床验收

机床验收一般分为两步：预验收和终验收

预验收在供方现场进行，由需、供双方共同完成；

终验收在需方现场，双方共同进行；周期约30-35天，供方可加班力争提前。

预、终验收的依据是供需双方所签定的机床合同、技术协议以及机床出厂合格证等，终验收所需专用量、检具由供方准备。终验收时按照机床安装说明书中《安装所用的部分用户自备设施、器具》准备。需方负责机床基础施工、二次倒运，地脚二次灌浆现场吊车及吊具（包括操作工人），需方负责提供通用量、检具。并为供方安装人员提供工作及食宿方便。

终验收所用的试件由需方按照供方所供机床合格证中所注明的图纸准备。终验收合格后，双方签署终验收报告；从签字日期计算保修期。
