电泳设备厂家

电泳设备厂家

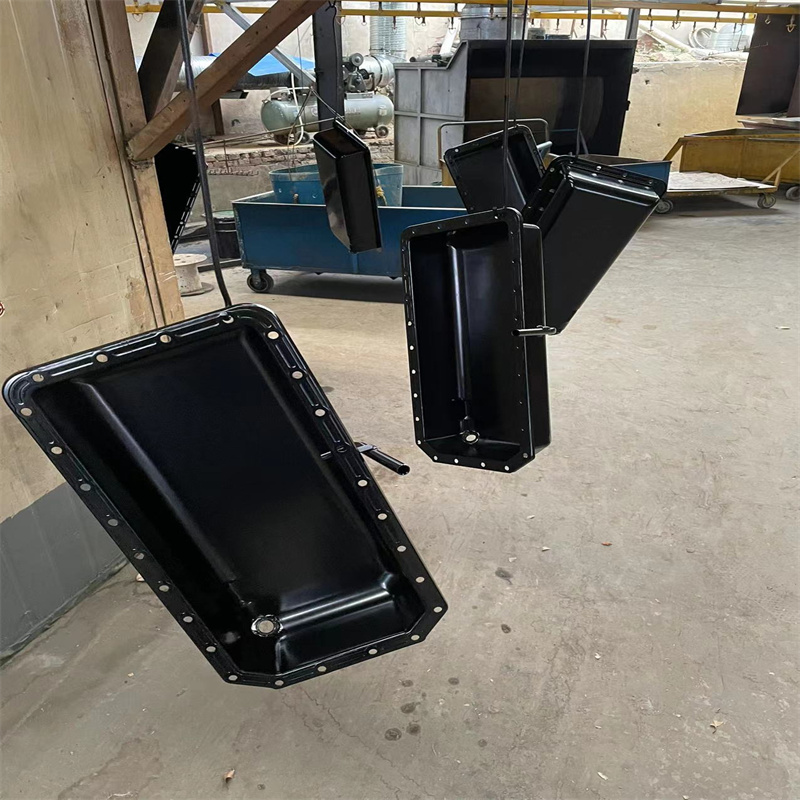

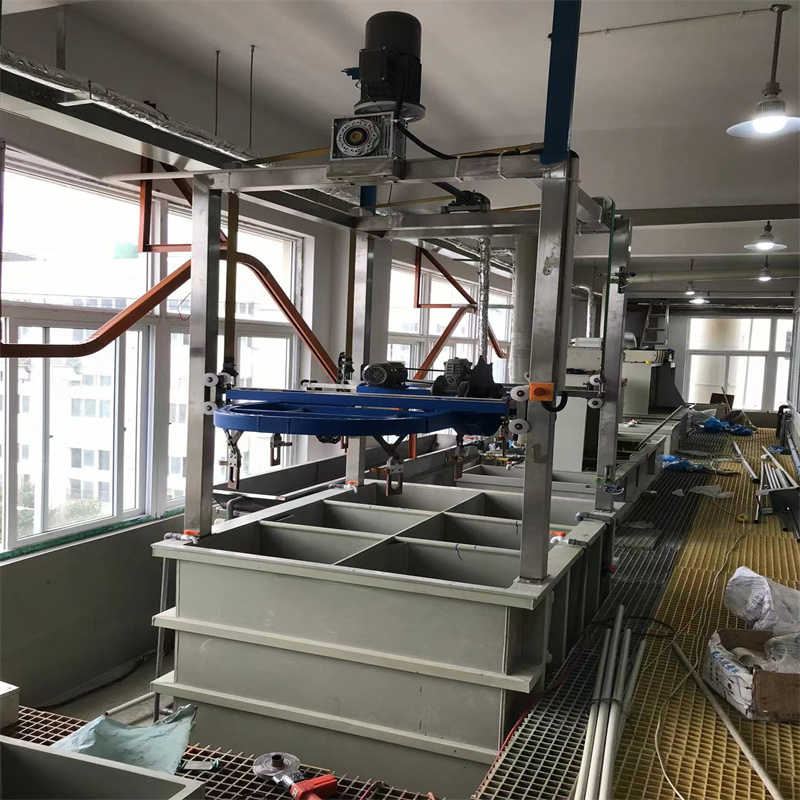

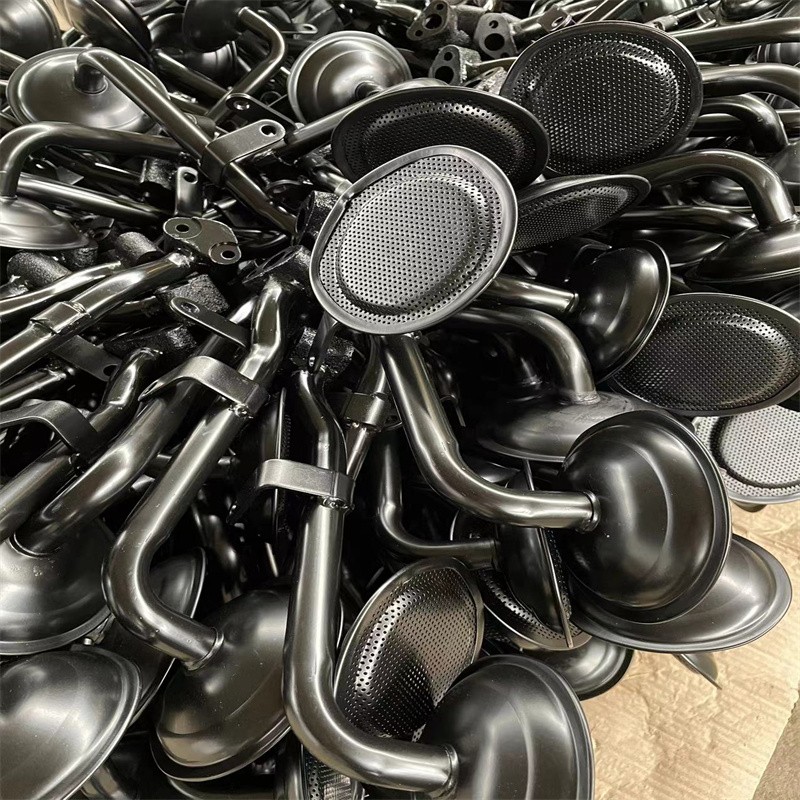

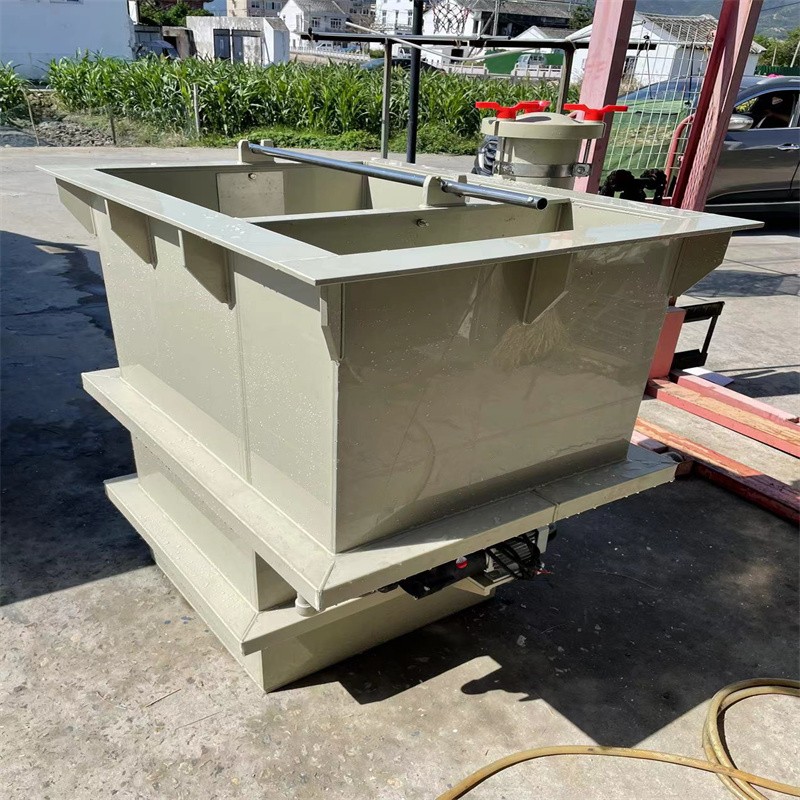

电泳涂装采用的是定电压法，电泳设备相对简单，易于控制。电压对漆膜的影响很大；电压越高，电泳漆膜越厚，对于难以涂装的部位可相应提高涂装能力，缩短施工时间。但电压过高，会引起漆膜表面粗糙，烘干后易产生“橘皮”现象。电压过低，电解反应慢，漆膜薄而均匀，泳透力差。电压的选择由涂料种类和施工要求等确定。一般情况下，电压与涂料的固体分及漆温成反比，与两极间距成正比。钢铁表面为40～70V，铝和铝合金表面可采用60～100V，镀锌件采用70～85V。

电泳时间

漆膜厚度随着电泳设备时间的延长而增加，但当漆膜达到一定厚度时，继续延长时间，也不能增加厚度，反而会加剧副反应；反之，电泳时间过短，涂层过薄。电泳时间应根据所用的电压，在保证涂层质量的条件下，越短越好。一般工件电泳时间为1至3分钟，大型工件为3至4分钟。如果被涂物件表面几何形状复杂，可适当提高电压和延长时间。

涂料温度

涂料温度高，成膜速率快，但漆膜外观粗糙，还会引起涂料变质；温度低，电沉积量少，成膜慢，涂膜薄而致密。施工过程中，由于电沉积时部分电能转化成热能，循环系统内机械摩擦产生热量，将导致涂料温度上升。一般漆液温度控制在某些方面15～30℃。

涂料的固体分和颜基比

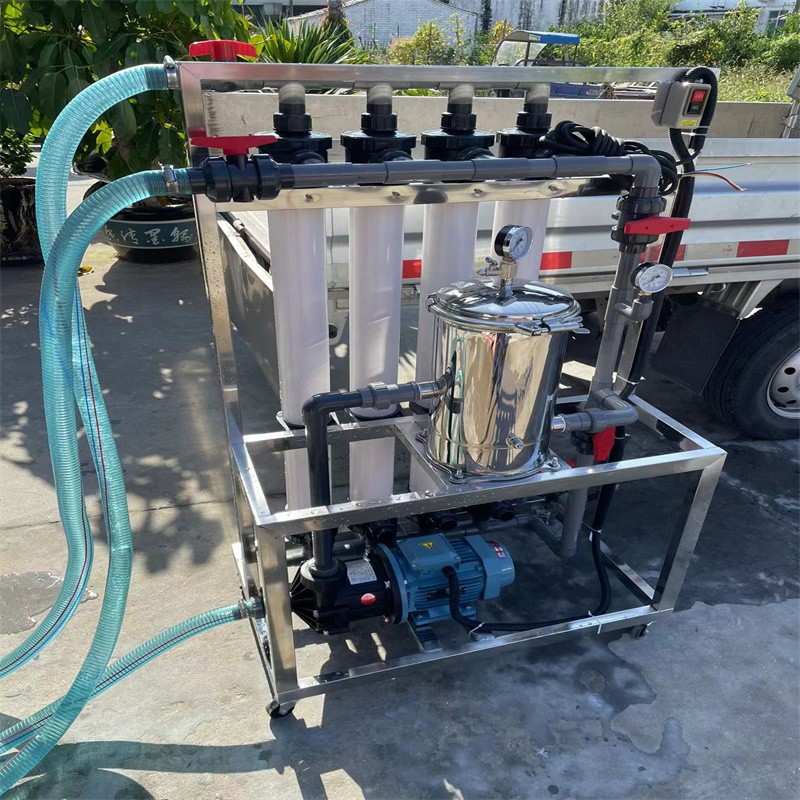

市售的电泳涂料的固体分一般为50%左右，施工时，需用蒸馏水将涂料固体分控制在10%～15%。固体含量太低，漆膜的遮盖力不好，颜料易沉淀，涂料的稳定性差。固体分过高，粘度提高，会造成漆膜粗糙疏松，附着力差。一般颜基比为1比2左右，高光泽电泳涂料的颜基比可控制在1比4。由于实际操作中，涂料的颜料量会逐渐下降，必须随时添加颜料分高的涂料来调节。
