磁栅尺读数头

磁栅尺--利用磁极的原理制作而成的传感器。基尺是被均匀磁化的钢带。S和N极均匀间隔排列在钢带上，通过读数头读取S，N极的变化来记数。

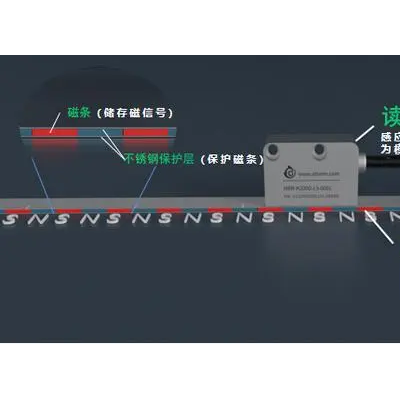

(磁栅尺读数头原理）

磁栅尺采用磁电设计，通过磁感应装置，利用磁场的变化确定读数头的绝对位置。利用磁条、读数头的组合代替了原有的传统码盘，弥补了光电编码器常见的一些缺陷。在使用上，磁栅尺读数头更是具备耐震、耐腐蚀、耐污染、可靠性高和结构简单的特点。

磁栅尺具有良好的防水、防油、防尘、防振性能。而当测量长度在2米以上时，磁栅尺性价比优势更加明显。使用中，磁栅尺的量程可达30米。在大型镗床、铣床、水下测量、木石加工机床等大型金属切削机床（工作环境多尘）、钣金滚压设备（大型成套设备）方面的应用具有天然的优势。

总的来说，磁栅尺能够在检测精度满足绝大部分设备直线位移检测需求的情况下，能在各类恶劣环境中使用。

阿童木磁栅尺读数头：

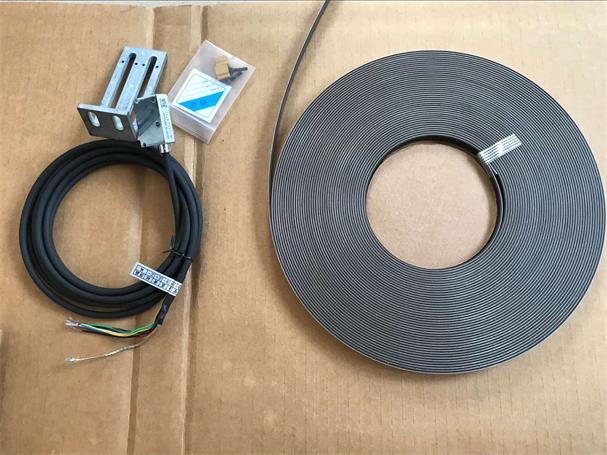

阿童木磁栅尺读数头系统由磁栅尺与读数头两部分组成。

读数头：一种带有集成电子设备的传感头设备，用于测量磁栅尺的磁信息，并将其转换为可输出至其他电子设备中使用的信号。可以直接输出信号（数字或模拟）和读数头中的信号处理量。

磁栅尺读数头特点：

精度高:磁栅尺分辨率可达0.0002MM,系统精度0.01MM

信号强:磁栅尺读头输出信号为24VPP输出,可以直接给二次设备,如PLC,记数器等

磁栅尺信号输出形式多:PP/OP/LD/TTL; SSI/RS485/RS422 (5V,24V) 1V~~正弦波信号 4-20MA电流信号 0-10VDC 电阻多种形式

磁带磁性稳定,使用寿命长,10年不丢磁

产品齐全. (分辨率:0.0002MM,0.001MM,0.01MM,0.025MM,0.04MM,0.1MM,

0.25MM,1MM)

防护等级高:IP67,可直接工作于油,水,100度高温等恶劣环境

磁栅尺输入电源 : 电压允差不能超过 +/- 5%. 波纹不超过 50 mV

磁栅尺电气干扰的抑制 : 供电电压不超过额定值的 +/- 5v 波纹电压不超过 50 mV

带 RC 网络的 AC 扼流圈 , 例如 0.1 微法 /100 欧姆，安装自由轮二极管到 DC 线圈， 安置 RC 抑制电机和它的断路线圈 ( 在电机端子盒中 ) 为电子装置提供额外的电力

磁栅尺与光栅尺的对比：

1、国内光栅尺一般只做到4M以下，4M以上价格高，测量误差大。而磁栅尺可以随便剪裁，因此磁栅尺可以无限加长，能够满足客户的超长测量，磁栅尺精度分为0.001mm和0.005mm，磁栅尺能够满足客户测量时的高精度需求。磁栅尺安装简便，是龙门铣等大型机床安装数显改造的不二选择。

2、磁栅尺可以直接安装在机床设备上，也可以安装在我们定制的磁栅尺外壳里，具有抗油污，增加使用寿命的作用。

磁栅尺外壳分为窄尺壳和宽尺壳之分。

窄尺壳磁栅尺比较经济实用，但是抗油污和铁屑的能力相对较弱。

宽尺壳磁栅尺又称为全封闭尺壳磁栅尺，可以把磁栅尺装在一个全封闭的空间内，抗油污和铁屑的能力较强，可以增强磁栅尺的使用寿命。

双张检测控制器由终端和传感器组成，传感器固定在冲床或印铁机的传送带上，实时向终端发送检测信号，终端收到信号并分析其重叠度，经运算后，如果确定是重叠就会向冲床或印铁机发送信号，使其能及时把铁片弹出，保证机器正常运作。

MDSC-1000B金属双张检测器是“阿童木”自主研发、生产的主要应用于各行业的自动送料系统中，用来检测各种金属片料厚度差别（如铝片、铁片、铜片、不锈钢片）。“阿童木”产品具有:抗干扰能力强、高可靠性、不区分金属材料、高检测宽度、高相应速度、调试简单等特点，相比市场其它品牌单一判断的机器，阿童木双张系统更强大；
