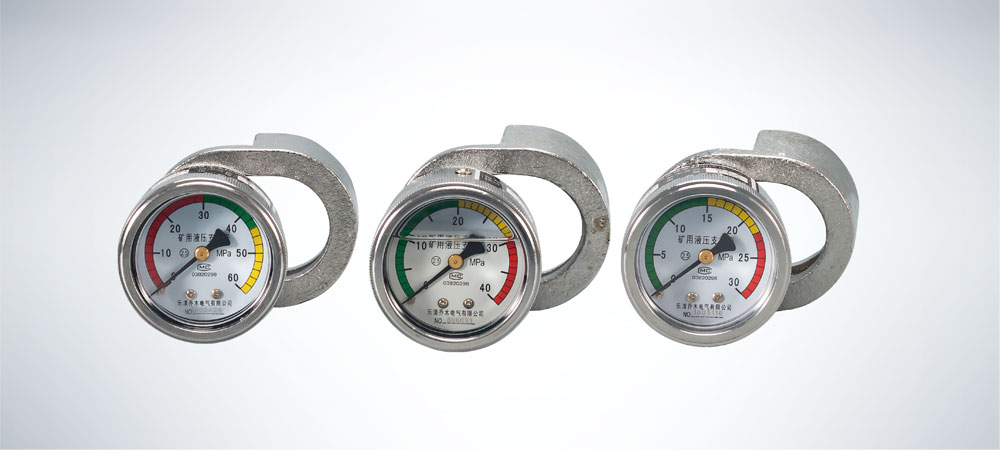

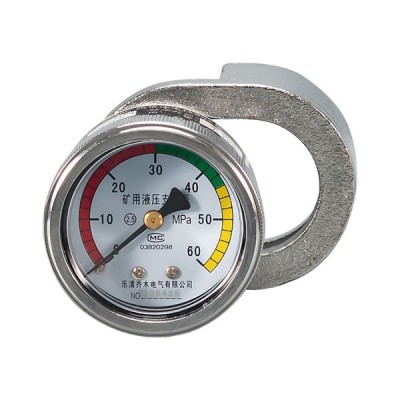

DZ系列单体液压支柱测压仪

DZ系列单体液压支柱测压仪说明：

DZ系列单体液压支柱测压仪概述：

单体支柱测压仪是—种检测单体液压支柱压力变化的仪表。他具有体积小、 重量轻、 便携带、 便操作等优点， 尤其是工艺结构设计的合理， 这在同类产品中深受操作者的青眯。该产品适合普采工作面批量装备日常携带检测， 是单体液压支柱支护质星日常检测， 使得有效安全生产的产品。

DZ系列单体液压支柱测压仪性能特点：

量程 0-30/40/60Mpa

精度2.5%级

DZ系列单体液压支柱测压仪操作方法：

·安装

取下测压仪的卡环，卡在单体液压支柱的三用阀上，将测压仪插入三用阀的注液阀， 旋转U形卡环将测压仪锁紧后用力旋转手柄打开三用阀。

·显示操作

单体支柱升柱后，将单体液压测压仪安装完毕后，记下当前压力表上指示的压力值， 根据测压需要可随时观察单体液压支柱的压力变化值。

·拆卸

首先逆时针旋转卸压阀（换向阀）， 然后用手卡住卡环， 逆时针旋转手柄直到取下测压仪，此时测压完毕。

DZ系列单体液压支柱测压仪注意事项：

·若发现有柱塞向外泄漏， 所属柱塞上的O形密封圈或挡圈磨损坏， 应卸下柱塞更换密封圈或挡圈。

·携带和使用时， 注意不要碰撞压力表盖， 也不要随意拆卸压力表， 以免损坏或造成故障。

·要注意测压仪前端与三用阀吻合处理清洁干净， 无粘结油污和颗粒状杂物等。

DZ系列单体液压支柱测压仪常见故障及排除方法：

·单体液压支注测压仪的常见故障是压力升不上去， 其原因是锁紧套没有锁紧， 或密封圈损坏。 遇到此情况时， 应首先把锁紧套旋紧。 若压力还是不能上升， 则应拆下柱塞检杳密封圈和挡圈是否损坏。

·更换密封圈和挡圈时， 应先把柱塞前端的螺钉旋下进行更换。 坚固螺钉量， 不要用力太猛， 以防拆断。

·拆卸柱塞或其它零部件时， 应注意部件不得沾有颗粒状污质等杂质。
