氧化皮检测仪

数字氧化皮检测仪是检测不锈钢管道内部氧化皮堆积量的检测仪器。氧化皮是不锈钢管在高温时不锈钢内壁与管内的水发生氧化反应产生的不锈钢的氧化产物叫做氧化皮。氧化皮刚产生时会附着在不锈钢管道内壁上，当附着厚度增加时，会有氧化皮脱落，由于管道内水的流动带着氧化皮堆积在不锈钢弯管出。氧化皮是铁磁性材料，可以通过漏磁方式检测出来。

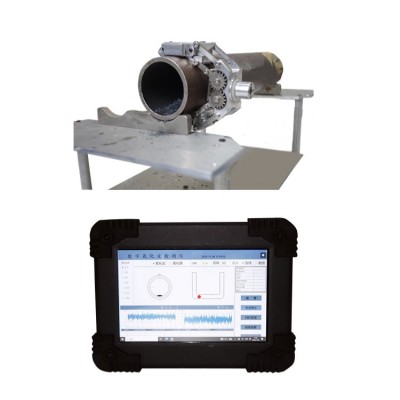

数字化氧化皮检测仪包含：数字化氧化皮主机、连接线、探头。主机开机后，输入管道相应的参数（具体参数见下面软件），按主机的调零按键，主机自动零。探头上有3个信号输出，其中2个是线性霍尔输出，1路编码器输出。主机在检测到清零后，编码器（正反向）清零，探头30度正向检测弯管同时记录行走长度；到达终点后探头0度反向检测弯管及记录长度；到达起 点探头330度正向检测弯管及记录长度。20mm采集一次数据，采集频率不超过100hz。3次检测数据保存在主机中同时根据数据行程3D管道图像显示氧化皮的堆积图形。这些数据及图形可以通过USB、SD卡保存导出。数据也可以实时通过串口/485传输出去。

 硬件：

1. 外观：防尘，防碰撞，保护套，背带

2. 颜色：黑色

3. 按键：防尘开机关键，调零按键，清零按键。

4. 外部接口：防尘USB、防尘充电口，防尘探头接口 ，SD卡，串口/485口，外部触发口。

5. 屏幕：7寸工业触摸屏，防尘，防刮，

6. 外形尺寸：200*150*70

7. 重量：小于2kg

8. 功率：小于8W

9. 电压：7.4V

10. 电池容量：8小时以上

11. 充电时间：4小时

12. 存储：64G系统硬盘加512G SD卡。

13. 防护等级：IP65

14. 系统：

15. 时间：开机自动对时

16. 网络： WIFI

17. 开机、关机方式：按键开关机

18. 探头：双向夹紧式滑动检测，被测管径：38、44.5、51、57、60、63.5等

，被测奥氏体不锈钢管如：HR3C、SUPER304、TP347HFG、TP347H、TP304等。

软件：

1. 开机显示：时间，电池电量，氧化皮堆积软件图标，氧化膜测厚软件图标，文件查询

2. 进入软件后操作布置：检测前手动输入，管径大小，管壁厚度，材质。数据置零。

3. 支持首次输入检测项目编号，检测部件编号，检测管屏的编号，检测管子编号，检测位置编号（可用图片表示），检测长度，完成一根检测，按确认后，自动弹出下一管屏编号信息。

4. 显示数据及图形包括：体积ml，质量g，最大截面积站管径的比例，最大截面积图形和尺寸，堆积长度图形和尺寸。

5. 支持检测数据的保存、导入、导出。

6. 支持错误和重复检测数据修改，删除

7. 支持检测数据生成检测报告，自动套入报告模板，报告内容有检测时间，检测部位，检测体积、质量等数据文档和截面积、堆积长度等图片文档。

8. 氧化皮检测报告

氧化皮检测报告

文件编号：GDJC/BG-GA(C/0)      报告编号：GNZN01-20221013-MZGP-YWBG-001
