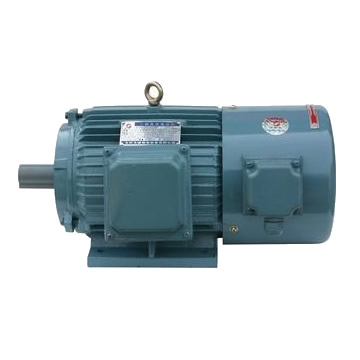

TYPX变频永磁同步电机

TYPX变频永磁同步电机概述：

该系列产品的效率指标符合GB30253-2013《永磁同步电动机能效限定值及能效等级》的，级标准二为全封闭它扇或自扇冷结构、防护等级IP55. F级绝缘、S1工作制。其安装尺寸与YE3系列电动机相同。(注:T同步; Y永磁;PCx超高效变频)

该系列产品广泛用于石油、化工、电力、交通、纺织、工矿企业及电动汽车、拖动抽油机、电梯、风机、水泵、压缩机、皮带机、机床等各种机械。

变频永磁同步电机由三相50赫兹电网供电丈互行.具有软起动能力。根据用户要求，提供各种极数的380V、6B0V、1140V等级的电机;电机的基本频率可以创泛计成10hz~100hz之间的任意值;搭配出各种转速的电机 使电机与变频器都工作于设计值。并实现调频调速节能，产生最大效益。

TYPX变频永磁同步电机有哪些特点？

1、该系列产品具有变频调速能力，在25%一120%负载范围内，相对于同规格异步电动机均具有更高的效率、经济运行范围宽、具有互已著的节能效果。电机温升低、在额定负载下，电机的温升在30-50K

2、高效节能:与异步变频调速电机相比，高效节能。同规格相比，该系列电机效率比异步变频电机效率高3~10个百分点。以1.5kW为例，两者效率差近7个百分点；

3、可精确调速:与异步变频系统相比，无需编码器即可进行准确的速度控制；

4、高功率因数:既可减少无功能量的消耗，又能降低变压器的容量。

TYPX变频永磁同步电机安装参数

机座号：H80~355
额定电压：380、660、1140、380/660、660/1140V
额定频率：50Hz
安装方式：IMB3、IMB5、IMB35
冷却方式：IC411

TYPX变频永磁同步电机安装尺寸图表

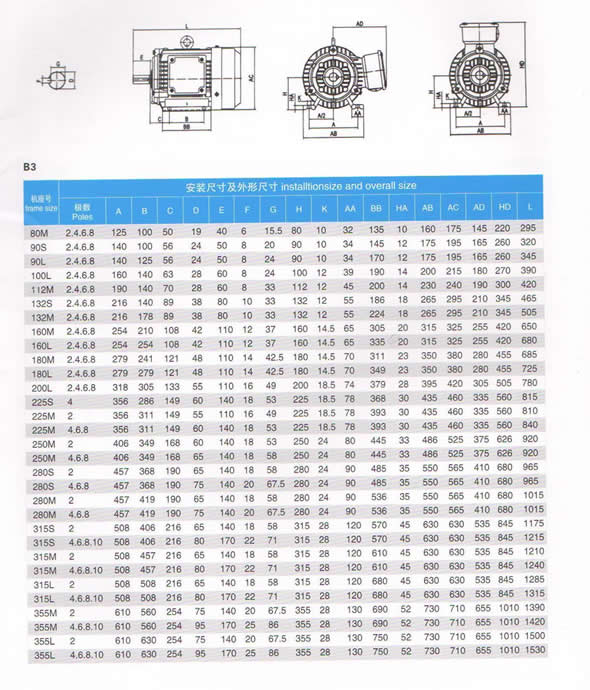

TYPX变频永磁同步电机B3安装方式

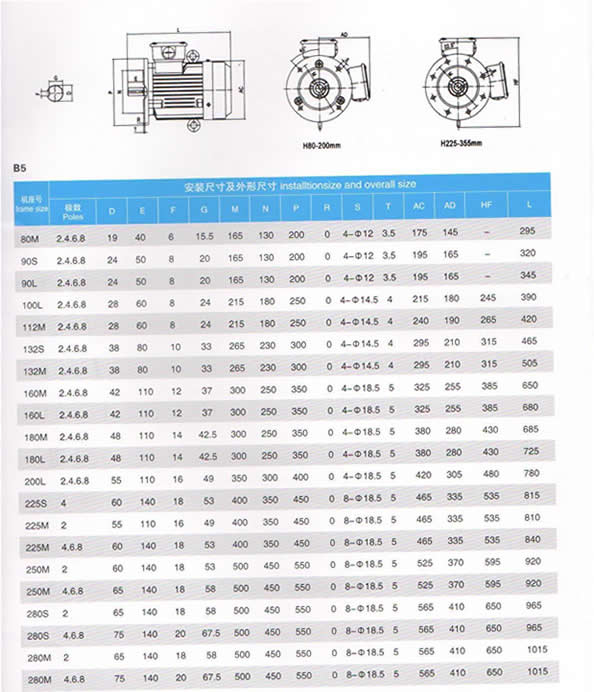

TYPX变频永磁同步电机B5安装方式

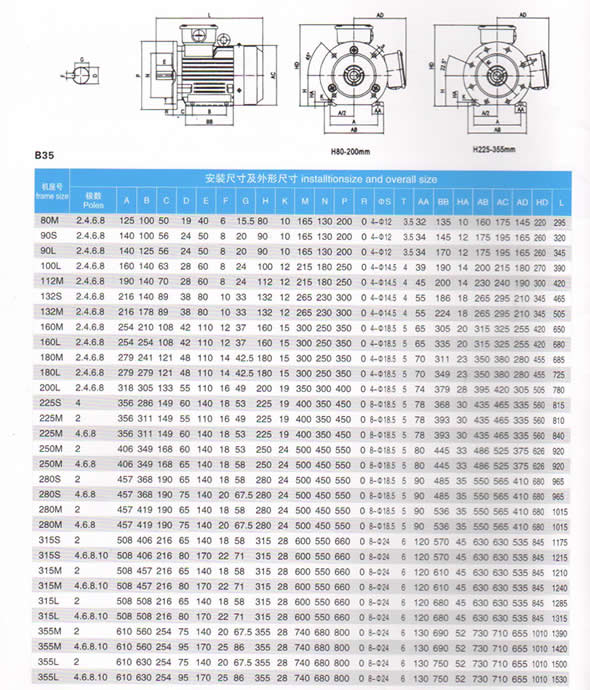

TYPX变频永磁同步电机B35安装方式
