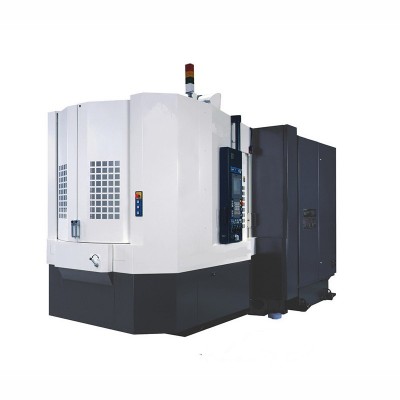

TH50卧式加工中心

◆该加工中心为正“T”字型结构,底座、滑块、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构,在内部分布着网状结构的加强筋,保证了基础件的高刚性和抗弯减震性能;基础件采用树脂砂造型并经过时效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障;

◆ X轴(左右)、Z轴(前后)为45宽重载型滚柱式直线导轨,Y(垂直)为55宽超重载滚柱式直线导轨。

◆X、Y、Z三个方向进给采用大螺距高精度高强度的滚珠丝杠(Ø50×12),进给速度高;伺服电机利用弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,保证机床的定位精度;

◆ 丝杠支承采用丝杠专用轴承并预拉伸结构,大大降低了机床长时间运转中热变形对精度的影响;

◆ 采用高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速最高达6000rpm,为适应低速重切削,主轴实际输出最高转速2000rpm;

◆ X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;

◆ 主轴箱装有自动平衡系统,可动态平衡主轴箱体的自重,保证机床了的加工精度;

◆ 采用先进的集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;

◆ 机床配套CNC控制系统,功能齐全、操作简便,精度稳定、可靠。
