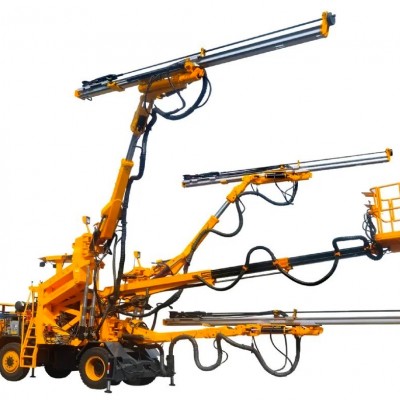

液压掘进台车

机顶至回转中心

95mm

长度（不含钎尾）

1008mm

冲击功率

18kW

冲击频率

60Hz

液压系统额定压力

210bar

液压系统最大压力

230bar

回转系统

独立回转

回转速度

0～215rpm

回转扭矩（最大）

1000Nm

重量

170kg

噪声等级

＜106dB（A）

推进梁（可选配）

总长

5873mm

钻杆长度

4305mm

钻孔深度

3960mm

重量，含凿岩机

640kg

推进力

7kN-15kN

钻臂

钻臂延伸

1250mm

钻臂摆动角度

±35°

钻臂俯仰角度

-30°/+65°

推进梁补偿

1500mm

推进梁翻转角度

360°

推进梁俯仰角度

-1°/+92°

空气系统

工作压力

1MPa-2MPa

工作流量

40-120L/min

供水系统

工作压力

0.8MPa

工作流量

410L/min

控制系统

电比例液压控制系统

有

自动防卡钎功能

有

自动钻孔、自动回退、自动停止冲击，以及无水无润滑不冲击功能

有

自动记录钻孔深度、钻孔数量

有

电气系统

总装机功率

62kW

主电机

1×55kW

电压

380V

频率

50Hz

启动方式

星型/三角形

电动机过热保护

1套

冲击计时器

1套

数字电压/电流表

1套

相序指示器

1套

漏电接地保护器

1套

变压器

0.3kVA

电缆卷盘，内径/外径

φ700mm/φ1250mm

矿用电缆3×35+3×6

80m

液压系统

液压泵组

1套

最大系统压力

23MPa

液压油箱最大容积

240L

手动加油泵

有

回油过滤堵塞报警

有

水冷却液压油装置

有

过滤精度

10um

矿物基液压油

有

凿岩机润滑报警装置

有

底盘系统

66kW柴油发动机

1套

铰接转向

转角±38°

消声器

1套

固定行驶座椅，配有安全带

 1套

四轮驱动

1套

液力变矩器

 1套

变速箱

1套

前桥（含全封闭多盘湿式液压制动器及停车制动器）

1套

后桥（含全封闭多盘湿式液压制动器）

 1套

轮胎

 8.25-20

接近角

 19°

离去角

 18°

前液压支腿

2个水平伸缩支腿，2个垂直伸缩支腿

后液压支腿

 2个垂直伸缩支腿

行车制动

2个独立回路

燃油箱容积

 85L

电气系统

24V

蓄电池

1×120Ah

行车照明灯

 2×100W，2×48W，可独立开关

工作照明灯

2×100W，4×48W，可独立开关

水平仪

有

灭火器

有

最大载重时爬坡能力

15°

喇叭、信号灯

有

钎具

钻杆

T38-H35-R32-4305

钻头

R32-φ45

扩孔钻头

R32-φ89

钎尾

T38

连接套

T38-T38-190
