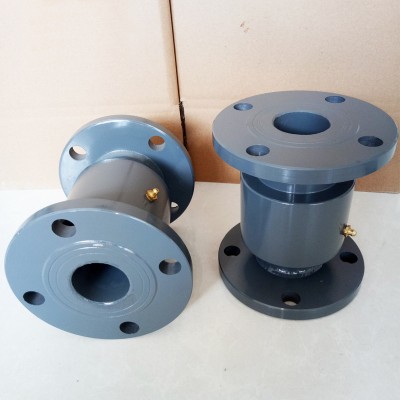

DN回转接头

回转旋转接头工作压力：

回转旋转接头正常工作压力范围为10至315bar
回转旋转接头使用条件：
我们提供的DNF型回转旋转接头可以广地应用于各种场合，适用于多种介质，如水、污水、液压油、其它油、化工晶、煤气、粉尘、泥浆等。
将回转接头与弯管或拐角构件接合起来，就可组成不同结构式样的挠性管路。
我们提供已经装配好的本套挠性管路，可以根据就应用场所的需要及温度装入不同材料的密封件。
我们可按客户要求在回转旋转接头里采用内，外双层密封，保证“滴水不漏”。
DNF型回转旋转接头可以与各种螺纹接头或法兰接头组合起来。我们建议在订回转接头的同时也订购所需要的连接件。


结构特点:
DN型旋转接头，是专门用于钢性管道之间流体介质的活动连接起到往复或低速旋转运动，具有较高的耐磨性，旋转灵活，支撑能力强，密封采用美国派克密封，具有可靠的密封性能。

适用范围:
最高转速：10-300RPM
最高压力：IOMPa
最高温度：260℃
适用介质：空气、氧气、氢气、水

旋转接头功能介绍

旋转接头是一种将流体介质从静态系统输入到动态旋转系统的过渡连接密封装置。

 旋转接头类型：

   旋转接头按类型分为：高压旋转接头，高温旋转接头，高速旋转接头，水冷旋转接头，液压旋转接头，气动旋转接头等。

 主要用途：

   旋转接头的应用领域几乎覆盖各个加工制造行业.如:冶金．机床．发电．石油．橡胶．塑料．纺织．印染．制药．卷烟．造纸．食品．饲料加工等.

接头泄漏原因及处置  原因一：空心轴与配用旋转体同心度不够。 处置对策：检查尺寸和精度，调整与旋转体的固定连接。

      原因二：配装机器精度低（端面重直度，径向，轴向间隙大），振动大。 处置对策：查找原因，修配配装设备。

     原因三：淤浆，污垢等异物进入摩擦副接触面。 处置对策：加过滤网或除污器，改造旋转接头的类型。

     原因四：使用压力温度转速等超出选配旋转接头范围。 处置对策：对操作条件进行研究，向研究单位或制造厂询问，改配旋转接头类型。

    原因五：未按规定时间加注润滑油脂，高温使用时未改配润滑油脂滚珠轴承声音异常或损坏。 处置对策：按其使用规定定期加注或改配润滑油脂，更换轴承。

    原因六：密封摩擦副摩擦面变形，补偿环磨损量较大。 处置对策：有异常时研磨摩擦面或更换备件。

    原因七：附助密封圈变形、老化、破裂粘着。 处置对策：更换新的附助密封件。

    原因八：波纹管破裂、损坏。 处置对策：分析原因，更换新的弹性元件。

    原因九：补偿环磨偏零件与空收轴同心度不够。 处置对策：除安装吊挂、支承外，加强产品零件的验收检查（滕州韧力密封）

安装知识

  1、旋转接头在搬运和存放过程中应避免撞击和摔落，以免损坏接口及内部零件。

     2、尽可能装机同心，以确保旋转接头的良好运转。

     3、螺纹连接的旋转接头在安装时，应注意内、外管的螺纹向是否滚筒的旋转方向对应，且内外管的螺纹旋向也应一致。

     4、旋转接头与管道之间的连接，必须使用软管相连接（我们公司推荐使用扰性好的金属软管），禁止刚性连接。

     5、旋转接头的出入口尽可能直接与软管相连接。以减轻接头辅重，延长使用寿命。

     6、内管的装配，注意尺寸的配合及重量的辅助支撑。内旋式旋转接头的内管与接头的配合推荐使用H8/e7的公差配合。

     7、旋转接头的支撑与止转应恰当，一般杆直径应比止转孔小2mm，以免影响旋转接头的自由调节与补偿。

     用于旋转接头与设备连接的各种连接方式(客户可根据使用设备的具体结构设置各种不同类型的连接方式。
