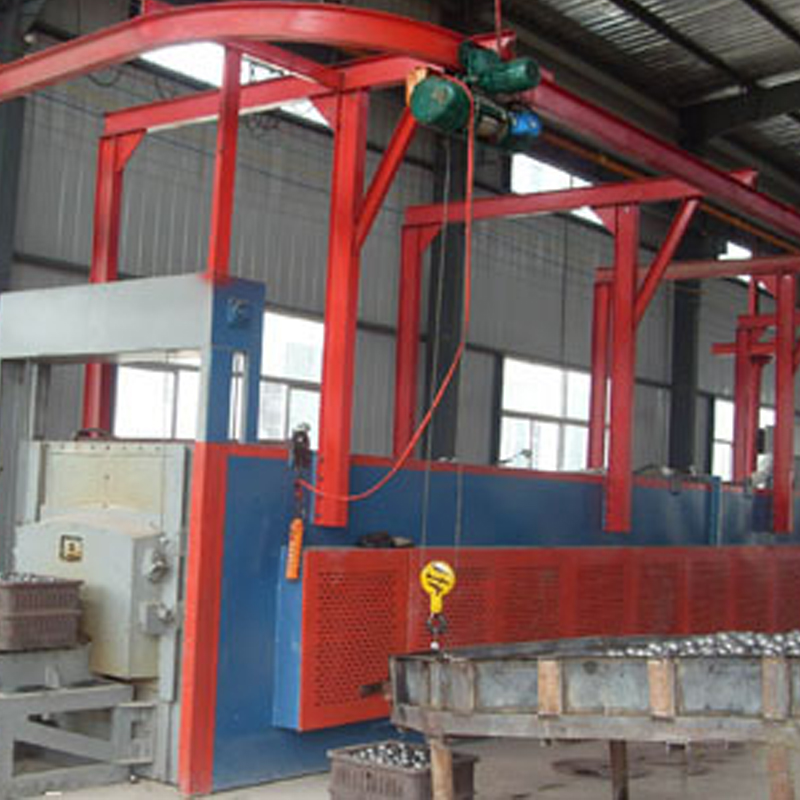

铝合金推杆炉

铝合金推杆炉结构简介：

1、炉体从左至右结构依次为液压站推杆、放料框、左炉门、炉体、右炉门、淬油池、淬油池上方为料框提升机构。

2、液压站与推杆长度为1400mm，放料框处尺寸为1200mm，左右炉门厚度为1000mm（左、右各为500mm），炉膛长度为9500mm，右炉口连接淬油池的长度为200mm,设备总长在14000mm。另外淬油池长度为1400mm（宽度为1100mm、油池深度可为2000mm左右）。

3、推杆为油缸式液压推动，两边炉门为电动升降式炉门, 淬油池提升机构为电动式快速提升结构，当每个框推进时双边炉门一起打开（一边进、一边出），液压油缸推动与两边炉门打开为互锁装置，也就是两边炉门都升起之后液压推杆再迅速推动下一料框进入（可防止料框推坏炉门），料框推出之后进入油池提升框架内，然后提升机构带动料框提升再迅速下降进入淬油池中，这一套动作的时间为10-15秒。

4、结构材料：

① 炉门采用3mm耐热钢板焊接制作，炉门内填满全纤维陶瓷纤维板保温材料，炉门封闭为连杆压紧式。

② 炉膛外壳采用3mm厚钢板焊接制作，内层采用莫来石砖砌筑与全纤维高温陶瓷纤维板保温（优势是升温速度快、较少吸收热量防止热量散发）。

③ 高温电阻丝安置在炉膛的左右两侧，然后引孔接线。
